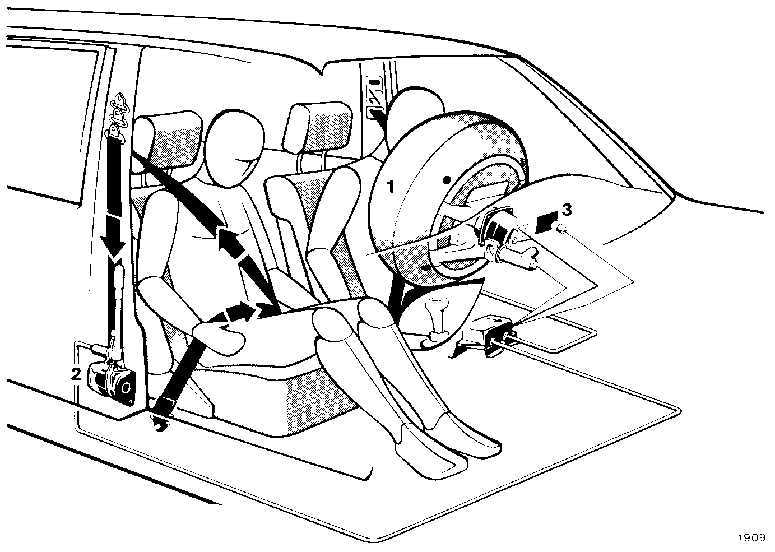

“Мерседес С W203” является не просто автомобилем высокого качества. Это еще и транспортное средство с отличной системой безопасности. В новинку 2000 года вошло порядка 20 различных технических новшеств. До того момента, как в планах компании появился проект W203, данные технологии использовались исключительно на автомобилях высшего класса. Салон комплектован четырьмя подушками безопасности (2 из которых адаптивные, и 2 – боковые). В качестве опции предлагались две пассажирские. А шторки безопасности и так шли в комплекте.

К слову, после проведения тестирования Euro NCAP удалось выяснить, что новинка является намного более безопасной, чем её предшественница. Уровень как активной, так и пассивной безопасности весьма высок. Итого – четыре звезды из пяти. Это отличный показатель. На котором Mercedes-Benz решил не останавливаться, и в 2002-м, снова пройдя испытания, получил уже пять звезд. К слову, в тесте участвовал автомобиль “Мерседес с180 w203”.

А теперь практика!

W220 – привязка нового блока управления двигателем ME2.0

Пришло время для практической задачи. Существуют системы санкционированного доступа FBS3, FBS4.

Задача: автомобиль W220 S320 Long с вышедшем из строя блоком управления двигателем ME2.0. После покупки другого блока проведена процедура Renew с помощью программатора, блок управления стал «новым». Необходимо выполнить привязку моторного блока с помощью Star Diagnosis к ключу и замку зажигания FBS3.

Подключается ЭБУ и замок к машине, вставляется ключ и включается зажигание. Так как блок обнуленный, двигатель он не заведет, будет раскручивать вентилятор охлаждения двигателя на 100%. Фишку с вентилятора необходимо сдернуть, иначе есть большой шанс высадить аккумулятор и просадками превратить блок или ключ в кирпичи.

Далее подключается Star Diagnosis, выбирается авто, проводится короткий тест всех блоков и переход в блок управления двигателем.

Ввод в эксплуатацию – это есть не что иное, как привязка блока. Дальше DAS предлагает интерактивные шаги.

По F2 запускаем процесс и вводим VIN от автомобиля:

На выбор предлагаются 4 кодировки: EURO3 + дистроник, EURO3, кодировка стран третьего мира + дистроник, кодировка стран третьего мира. Я выбираю последнюю, так как дистроника нет, страны третьего мира нужны для исключения из смеси задних кислородных датчиков, так называемое «недоEURO2».

Дальше провожу инициализацию FBS3.

Сбрасываю адаптации в ноль.

Следующий шаг – выполнение жесткой привязки и блокировки ЭБУ.

И Финиш. Теперь автомобиль можно заводить. Получился комплект запуска для W220 из ключа, замка и моторного блока.

Но в ЭБУ будут всегда присутствовать ошибки по подогреву задних кислородных датчиков и продувке катализаторов, потому что кодировка третьих стран не исключает их из диагностики. Вот тут мне поможет Vediamo.

Для запуска Vediamo необходимо закрыть DAS. Выбираю из списка .cfb файлов ME2.0, подключаюсь к блоку.

Далее запускаю функцию для разрешения записи в блок. Теперь можно переходить в вариантное кодирование.

В ручном кодировании меняю определенный байт на определенное значение и записываю результат в блок. Увы, конкретный пример здесь не покажу, ибо замена одной циферки стоит 5000 руб, и данное знание было мною получено не бесплатно от заграничных спецов.

Контрольной суммы в ME2.0 нет, поэтому считать не придется. На этом финиш.

Диагностика подогрева задних кислородных датчиков и продувки катализаторов больше беспокоить не будет.

Проблемы и неисправности

Перед покупкой s203 прежде, чем смотреть документы на машину лучше сразу проверить работают ли все электрические системы. Например, если не работают дворники, это может повлечь за собой проблемы с управлением многих электроблоков, ремонт затянется на недели и будет дорогостоящим. В w203 stance два основных блока sam, находится один под капотом один в багажнике. Этот блок отвечает за работу всей электроники автомобиля. При частой вибрации, сырости и эксплуатации при больших морозах, контакты окисляются. И при глушении двигателя этот блок не выключается и садит за ночь аккумулятор. В таком случае нельзя подкуривать w203 рестайлинг иначе плата sam сгорит. Эту плату можно перепаять на разборке она стоит 400 долл., и ее нужно калибровать под каждую машину.

Лопается задняя пружина подвески с 200, она прогнивает от сырости. Качество покрытия кузова хорошее автомобиль не гниет. В двигателях мерседес w203 растягивается цепь и портит звезды распредвалов, ее замена стоит 2 тыс. долл., ее нужно менять минимум каждые 150 тыс. пробега. Первые признаки -при заведении на холодную появляется треск и двигатель троит на хх. W203 рулевая рейка начинает стучать после 80 тыс. пробега ремонт около 150 долл.

Масло в гур мерседес w203 нужно заливать каждые 50 тыс. пробега. Масло в акпп в мерседес w203 заливать нужно каждые 100 тыс. пробега, не дожидаясь стука и пинков. Сброс адаптации АКП поможет машине ехать так, будто отрезали 400 кг веса. Мотор заслонок печки нужно чистить раз в 2-3 года эксплуатации. Предохранитель прикуривателя может сгореть при подключении в разъем неоригинальной зарядки для телефона. Перед покупкой нужна проверка антенны мерседес 203, частая проблема, что радио работает только когда машина стоит. В таком случает нужно перепаять контакт в SAM модуле.

Линия Classic

“Мерседес-Бенц W203” предлагался потенциальным покупателям в нескольких комплектациях. Если быть точнее – то в трех. И первая, как всегда, классическая. Оснащение у неё далеко не бедное. Рулевая колонка регулируется как по углу наклона, так и по высоте. К слову, руль многофункциональный. Есть подлокотники (не простые, а с отделениями для разных мелочей), наружные зеркала, оснащенные электронной регулировкой и обогревом. Подголовники, электростеклоподъемники, оконные подушки безопасности, автоматическое отопление и вентиляция, климатический контроль, разнообразные датчики. Всё это есть в классической комплектации. Также имеется система запирания ELCODE, 6-диапазонная МКПП, противопыльный фильтр, тахометр, бортовой компьютер, а также многое другое. В целом насчитывается несколько десятков наименований оборудования. Так что неудивительно, почему многие люди, купившие себе W203, решили довольствоваться классической версией. Ведь в ней действительно есть всё, что нужно.

DAS (Diagnosis ASsistent)

DAS – более старый ассистент, используется для авто 2000-2008 года. Все тоже самое по аналогии с Xentry, но старый интерфейс. DAS более понятен и не перегружен опциями, в отличии от Xentry. Но это мое имхо.

Также выполняется диагностика всех блоков управления, кодирование, активации, сброс адаптаций, а также просмотр всех действительных значений в режиме реального времени.

Примеры:

W220 S320 Long, разбираюсь с АКПП:

W203 C230 Kompressor, просмотр версии блока управления АКПП для дальнейшего включения скрытого режима Agility:

W203 C230 Kompressor: кодирование приборной панели, отключение лимита скорости в 120 км/ч, отключение зуммера ремня, включение информации остатка бензина в литрах:

Кодирования в блоках производится в инженерном меню, где все доступные опции на немецком техническом языке с аббревиатурами Daimler.

LorenDitrih › Блог › Как излишне не потратиться при самых распространённых дефектах блока ME9.7, 272, 273 моторов. Оптимальный способ решения проблемы

На профессиональном языке этот блок называется me9.7, это семейство бензиновых ЭБУ двигателем Мерседес для ML— GL- C- E- S- klasse, Vito устанавливаемых на автомобили примерно с 2006 по 2011 г. на моторы 272, 273, 156, 4 и 8 цилиндров соответственно.

На первых двух двигателях разработчики не придумали ничего лучше, как прикрепить блок управления прямо сверху на двигатель, наверное, чтобы чувствительная электроника лучше работала от тепла и вибраций мотора. Так же «великолепным» решением является перевернуть блок управления таким образом, чтобы крышка блока управления как желоб водостока собирала частички воды в щель корпуса.

Основные особенности, дефекты, методы диагностики и ремонтаБлоки выполнены в одинаковых корпусах с одинаковыми разъемами и на схожей элементной базе, но конфигурации блоков и программного обеспечения различны, следовательно различно и подключение блока в зависимости от модификации двигателя.

Наиболее распространённые дефекты блока ME9.7, 272, 273 двигателей: • Чаще на S класс — перестает заводится на прогретом моторе, нет стартера;• Мотор работает не ровно — на C классе с 4х цилиндровом двигателе чувствуется биение;• Пропуски воспламенения;• троит 221 мерседес s класс• Ошибки по регулировке фаз газораспределения;• Ошибки по вихревым заслонкам в коллекторе;• Нет искры на одном или нескольких цилиндрах, замена свечей и перестановка катушек не помогает;• Замены блока управления хватило не на долго.

Существуют базы замен ЭБУ с разными номерами, если в вашем блоке уже побывала «нога человека» мы сможем подсказать вам аналоги, которые идут под ВИН номер вашего Мерседес.Если S-класс не заводится, цена на ремонт блока двигателя сильно зависит от дефекта, простая неисправность ремонтируется до 5 тр, сложные дефекты после попадания влаги или постороннего вмешательства могут стоить более 15 000 руб.

Если же всё-таки ваш ЭБУ мотора выведен из строя окончательно, остаётся только замена на новый по высокой цене у дилеров или беушный на разборке Мерседес.

Здесь перечислим только основные моменты и рекомендации по покупке б/у блока управления по приемлемой цене на разборках:1. Узнавайте про гарантию, т. к. блок может быть неисправный наиболее частые ошибки по пропускам воспламенения и отсутствию старта2. Проще выполнить ремонт блока, если в него никто не лазил, когда же его пытались ремонтировать, то проще купить б/у блок двигателя и восстановить его, чем копаться в том который кто-то чинил3. Вскрытые кем-то в СТО блоки управления вряд ли удастся починить надолго, микроповреждения, перегрев, неизолированная установка, статика и десятки мелких нюансов делают ремонт проблематичным4. Покупать ЭБУ следует только по оригинальному номеру или номеру из списка замен

Мы можем предложить: оперативный и надёжный ремонт ЭБУ МЕ9.7, 272, 273 мотора, дадим гарантию от 6 месяцев, обеспечим официальными документами, дадим консультацию по дальнейшей эксплуатации. Обращайтесь к профессионалам!

Более подробно узнать о проблемах ЭБУ двигателя S- ML-class, W221, W164 Мерседес можно в статье на нашем сайте: «Ремонт ЭБУ Мерседес 221 S-klasse 164 ML GL 211 E-klasse двигатель 273, 272, 156».

Подвеска

Это тоже важная тема, которую необходимо отметить вниманием, рассказывая про “Мерседес W203”. Отзывы подвеска данного автомобиля получает крайне положительная

И это понятно, ведь у этой модели стоит “МакФерсон”, в отличие от предшественницы (там была 2-рычажная подвеска). Но это передняя. Задняя так и осталась многорычажной. Также специалисты разработали более совершенный рулевой механизм и оснастили новинку дисковыми вентилируемыми тормозами. А ещё “Мерседес C180 W203” мог быть как с задним, так и с полным приводом.

Еще эта машина оснащена фирменной и известной системой 4MATIC. Вот только данная опция могла быть доступной лишь на версиях С320 и С240. Если говорить об обычном исполнении, то везде стояла 6-диапазонная механика. По индивидуальной просьбе клиента могли установить 5-скоростной автомат. А в 2004-м, когда произошел рестайлинг, стали выпускать в свет версии с 7-ступенчатым автоматом 7G-Tronic.

И, конечно, ESP и ABS. Они устанавливались на машину каждой комплектации.

Шина CAN/Расположение блоков управления

Блоки управления CAN CLASS B (салон)

Комбинация приборов (Ki)

Дверной БУ передний левый (TSG VL)

Дверной БУ передний правый (TSG VR)

Дверной БУ задний левый (TSG HL)

Дверной БУ задний правый (TSG HR)

Потолочная блок-панель упр-я (DBE)

Электронный замок зажигания (EZS)

БУ рулевой колонки (MRM) Центральный интерфейс (ZGW)

БУ прицепного устройства (AAG)

COMAND или Audio 20/Audio 50

Блоки управления CAN CLASS C (моторный отсек)

Комбинация приборов (Ki)

Электронный замок зажигания (EZS)

БУ рулевой колонки (MRM)

Центральный интерфейс (ZGW)

Программа стабилизации движения (ESP)

Электрическое рулевое управление (EPS)

БУ бензиновым двигателем (SIM 266)

Электронный модуль селектора АКП (EWM)

MOST-BUS

Универсальный интерфейс телефона (UHI)

COMAND или Audio 20/Audio 50

Другие шины данных

Климатическая система Электронный замок зажигания (EZS)

Верхняя блок-панель упр-я (OBF)

Блокировка рулевой колонки (ELV)

Динамическое регулирование дальности освещения (DLWR)

БУ рулевой колонки (MRM)

Месторасположение

1 В передней панели слева, за рулем

2 В ногах пассажира под ковром

3 Средняя консоль перед рычагом стояночного тормоза

4 В средней консоли

5 Под обшивкой передней левой двери

6 Под обшивкой передней правой двери

7 Под обшивкой задней левой двери

8 Под обшивкой задней правой двери

9 На потолке над внутрисалонным зеркалом

10 В передней панели справа около руля

11 На рулевой колонке непосредственно под рулем

12 В ногах водителя на передней стойке

13 В багажнике на арке колеса слева

14 В багажнике на арке колеса справа

15 Интегрирован в вариатор (CVT)

16 Под усилителем тормозов в гидроблоке

17 В электроблоке на зубчатой рейке рулевого редуктора

18 В моторном отсеке на моторном щите справа

19 На корпусе воздушного фильтра двигателя

20 На туннеле карданного вала

21 В вещевом ящике

22 Под обивкой заднего канала со стороны водителя

23 В средней консоли

24 В багажнике справа

25 В средней консоли

26 На рулевой колонке

27 Снизу соответствующей блок-фары

N93 Центральный интерфейс

На типе 169 устанавливается блок центрального интерфейса (ZGW). Назначением этого блока является управление обменом данными между шинами CAN. Одновременно он выполняет диагностику различных блоков управления подключенных к шинам CAN.

Расположение БУ ZGW:

Центральный интерфейс (N93) находится на передней стойке в ногах у водителя.

Функции блока управления Центрального интерфейса ZGW (N93)

CAN Распределитель потенциалов

X30/4 Штекерный разъем распределителя потенциалов (CAN) справа

Расположен в ногах пассажира под вещевым ящиком справа от блока SAM (N10)

X63/4 Штекерное соединение адаптера шины CAN, 2-полюсное

Штекерное соединение находится в ногах пассажира на передней стойке

X30/7 Штекерный разъем распределителя потенциалов (CAN)

Расположен в ногах пассажира под вещевым ящиком слева от блока SAM (N10)

Распределитель потенциалов CAN является соединением между шинами CAN

Диагностический разъем X11/4, как и ранее, расположен в ногах у водителя.

Vediamo

Vediamo (в народе «ведьма») – это инженерный софт для работы с блоками управления напрямую, без учета VIN-кода автомобиля и минуя Gateway. Vediamo – самая загадочная программа для диагностов, она имеет схожесть с инженерным меню в DAS, позволяет делать огромное количество манипуляций с блоками, но мало кто знает как. В общем, название свое оправдывает.

Интерфейс здесь тоже «инженерный», подробнее я рассмотрю работу с ней в практическом разделе. Да, тут будет ещё и практический раздел, как я обещал во вступлении.

Vediamo имеет базу .cbf файлов – для чтения блоков, и .cff файлов – для флеширования блоков.

Пора перейти к вспомогательному софту, без которого тоже тяжко жить.

2. Блок управления системы пассивной безопасности

Снятие и установка

Составные элементы

N2/10 — Блок управления системы пассивной безопасности.

  1. Центральная консоль.
  2. Напольное покрытие.
  3. Воздуховод.
  4. Воздуховод.
  5. Напольное покрытие.
  6. Воздуховод.
  7. Воздуховод.
  8. Штифт.

N2/10 — Блок управления системы пассивной безопасности.

9. Болты. 10. Провод массы. 11. Разъемы.

Снятие и установка

1. Временно сохранить базовые данные блока управления SRS (N2/10) в STAR DIAGNOSIS (при замене блока управления системы пассивной безопасности (N2/10)).

Примечание:

При установке переписать основные данные из памяти STAR DIAGNOSIS в новый блок управления SRS (N2/10).

2. Снять центральную консоль (1).

3. Отсоединить отрицательную клемму аккумуляторной батареи.

4. Вывести напольное покрытие (2 и 5) под панелью приборов.

5. Снять воздуховоды (3 и 6) с короба системы кондиционирования и отвести их в сторону.

6. Снять и извлечь воздуховоды (4 и 7) с короба системы кондиционирования.

Примечание:

Дизайн

Мало кто знает, но дизайн автомобиля “Мерседес W203” начали разрабатывать еще в 1994 году. Окончательный же вариант утвердили в 1995-м, причем в конце года. Запатентовали дизайн уже в 1999-м.

Многие критики сразу сказали, что эта машина очень похожа на W220 (только это не С, а S-класс). В глаза бросался закругленный кузов с мягкими линиями и просторный салон. Внутри действительно очень много места, не смотря на то, что машина выглядит очень компактной, низкой и в целом спортивной.

Длина модели составляет 4526 мм, колесная база составляет 2715 мм. В ширину автомобиль достигает 1728 мм, а в высоту – 1426 мм. В целом кузов автомобиля “Мерседес W203”получился очень элегантным и эффектным

Нельзя не отметить вниманием овальные фары спереди и треугольной формы фонари сзади. Более того, кузов получился крайне аэродинамичным

Коэффициент лобового сопротивления составляет лишь 0.26 Сх! Таким образом, подъемная сила снижается практически на 57%. Это просто потрясающий показатель. Благодаря этому автомобиль невероятно комфортен в управлении и устойчив на любых, даже самых скользких и плохих дорогах. Именно за это люди, ставшие обладателями данной машины, её и любят.

Начало выпуска

Итак, первым делом хотелось бы отметить, что “Мерседес W203” выходил в свет изначально как спортивное купе и седан. А само производство стартовало в 2000 году. Увидев, что модель становится популярной, специалисты компании приняли решение добавить и универсал (S203). Первые три года машина не претерпевала практически никаких изменений. Рестайлинг запланировали только на 2004 год. В ходе процесса модернизации автомобиль получил не только новую, усовершенствованную внешность и интерьер (салон, кстати, значительно преобразился), но еще и улучшенные двигатели.

Этот автомобиль выпускался до 2006 года. Потом производители выпустили в свет новинку – W204, которая тоже быстро стала популярной. Однако за все те шесть лет компания продала более чем два миллиона экземпляров. Но, кстати, в 2006-м W203 не канул в Лету. Спустя два года именно этот автомобиль лег в основу проекта по созданию отдельного CLC-класса.

Дилерский диагностический комплекс MB Star Diagnosis (D3, C4)

Практический каждый владелец Мерседеса знает, что такое «старуха», и мечтает иметь в своем городе хорошего мастера, который профессионально управляется с ним на любом кузове. У дилеров данное оборудование, понятное дело, есть, но старыми машинами они уже не занимаются от слова совсем, а знания гаражных мастеров посредственные, цены на диагностику и устранение неисправности – космос.

Решающий аргумент в пользу дилера – поддержка online SCN-кодирования. Всем остальным в 2020 году Mercedes по доброте души заблокировал online, а offline на новых машинах не работает.

Итак, мой диагностический набор N1: Star Diagnosis Part D3 original.

Этот прибор поддерживает максимальную версию софта 2014 года. Он отлично справляется с любыми машинами, выпущенными до 2014 года. Использую его для всех старых машин, начиная с 1993 года выпуска (ЭБУ PMS, HFM).

Имеется комплект шнуров для подключения по OBD2, кругляк 38 pin и тюльпаны. Софт разворачивается на старом ноутбуке Dell Latitude D630 на SSD 240Gb под дремучей Windows XP. В софт входит Xentry, Das, HHTWin, StarFinder, WIS/ASRA, EPC, Vediamo 4.

Следующим был куплен сканер Star Diagnosis C4, он используется для самых новых автомобилей. Это уже не оригинал, а китайский клон, но доработанный по элементной базе и прошивке до оригинала. Софт 2020 года, поддержка всех свежайших автомобилей, но нельзя работать со старыми. Например, на моем W220 не понимает кодировок ЭБУ, а отсутствие HHTWin заставляет вообще забыть о кузовах W124, W202, W210, W140 и т.д.

Софт развернут на Lenovo Thinkpad X220 на SSD 480Gb, под Windows 7 Pro X64. Шнурок только под OBD2, другой тут не требуется.

На этом с hardware всё, рассмотрим используемый софт.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Экстерьер

Все модели с класса кроме W190(w201) напоминают мини S класс. Снаружи mercedes benz c klasse w203 имеет обтекаемые агрессивные формы и сдвоенную овальную переднюю оптику. Большие и широкие колеса в арках c230 kompressor, диски 17 дм. В зависимости от комплектации mercedes benz s203 (элеганс, авангард или классик) решетка радиатора и молдинги покрыты хромом. Алюминиевый подрамник w203 mercedes benz обеспечивает низкий уровень вибраций в салоне. Багажник маленький из-за оттянутого стекла, сиденья откидываются кнопкой изнутри. Предохранители всех электроблоков, находятся под фальшполом.

Xentry

Xentry – самый свежий софт для работы с Мерседесами и не только. После запуска ПО предлагается выбрать марку автомобиля. Это не мультимарочный сканер, поэтому помимо Мерседеса в списке есть лишь те, с которыми Мерседес так или иначе сотрудничал.

После выбора марки авто переходим к уточнению кузова автомобиля.

Как видно на скриншоте, здесь есть поиск сразу по VIN-коду, а также ручной выбор кузова, причем доступны все легковые, грузовые, автобусы, спецтехника.

Когда машина будет выбрана, мультиплексор начнет опрашивать Gateway для сверки VIN-кода и комплектации автомобиля. Если всё проходит успешно, устанавливается связь со всеми блоками управления. Недавно у меня был на диагностике GLK300. Ниже я покажу, как выглядят результаты короткого теста:

Дальше можно зайти в каждый блок и выполнить подробные проверки, активации, кодирование.

Xentry работает с автомобилями старше 2008 года. Если машина старее, ПО автоматом запускает DAS или HHTWin, о них я расскажу ниже.

BRABUS

Всем прекрасно известно, специалисты какого ателье делают самые дорогие и мощные автомобили из машин, которые и без того нельзя назвать слабыми. Это “БРАБУС”. И данное ателье не оставило без внимания W203. Его специалисты сделали из этого “Мерседеса” настоящего монстра и покорителя дорог. Под капотом данного автомобиля установлен двигатель V8, объем которого составляет 5.8 литра. И его мощность составляет 400 лошадей! Поршни, блок цилиндров, коленвал – всё это специалисты ателье “БРАБУС” взяли на себя. Более того, специально для этой модели была разработана особая выхлопная система повышенной производительности. Её выполнили из нержавеющей стали. До сотни этот автомобиль разгоняется чуть больше чем за 4.5 секунды. А мотор управляется 5-скоростным автоматом.

Что касательно внешности и интерьера? Всё в лучших традициях BRABUS. Элегантности машина не утратила, но тем не менее приобрела более динамичный и спортивный облик. 19-дюймовые диски и алюминиевые суппорты добавили ей определенной изюминки. Интерьер получился тоже весьма удачным – все внутри отделано кожей BRABUS и другими высококачественными материалами. А особенного внимания удостоился откалиброванный спидометр, на котором красуется максимум в 300 км/ч.

Elegance

Это еще одна комплектация. Помимо всего вышеперечисленного, эти версии могут похвастаться еще кое-чем. Например, подлокотники в данной модификации не обычные, а регулируемые по высоте (к тому же на центральной консоли). А в передние двери встроена подсветка – так намного удобнее заходить и выходить из машины в темное время суток. Крыша и окна и вовсе отделаны анодированным алюминием. А салон – натуральным благородным деревом. Радиаторная решетка, как уже можно было догадаться, тоже хромирована. Что и говорить о качестве отделки, если даже руль выполнен из кожи.

Также внимание на себя обращают хромированные боковые молдинги и бампера, выкрашенные под цвет кузова ручки двери и ремни безопасности, выполненные под тон внутренней обивки. Даже рычаг КПП отделан кожей

Её тон, конечно же, соответствует цветам внутренней обивки.

Техническая часть и характеристики Mercedes C-class W203

Именно на Двести третьем Мерседес впервые на бензиновые моторы была установлена система впрыска CommonRail. Линейка силовых агрегатов довольно обширна, на «цешки» не редко устанавливались компрессоры, что позволяло четырехцилиндровому Мерседес W203 не отставать от собратьев с бензиновыми V6. Базовый двигатель серии M111 при объеме в 1.8л выдает 129 лошадиных сил. Мощность компрессорного С180K 143 лошадиные силы, С200K выдает 163 лошадиные силы, в период с 2000г по 2002г C200K имел объем 2.0 литра и выдавал крутящий момент в 230Н.М, после 2002г объем мотора уменьшился на 200 кубиков, крутящий момент возрос на 10Н.М, мощностные показатели не изменились.

Компрессорный C230 при объеме в 1.9 литра выдает мощность в 192л.с, крутящий момент равен 260Н.М. Рассмотрим показатели шестицилиндровых бензиновых двигателей Мерседес. Шестицилиндровый без наддувной C230 выдает 204 силы при объеме в 2.5 литра. C240 имеет объем 2.6 литра, его атмосферный V6 позволяет получить на выходе 170 сил. C280 при объеме в 3.0 литра развивает 231 силу, мощность C320 – 218 лошадиных сил, С350 выдает 272л.с, а топовый C32AMG – 354 лошадиные силы и 450Н.М. Дизельный C200CDI 2.2л развивает 115л.с, C220CDI при объеме в 2.4л выдает 144л.с, а пятицилиндровый C270CDI – 170л.с. Стоит сказать, что шестицилиндровые модификации «цешки» стоили как базовый E- />

В базовой комплектации «цешка» оснащалась шестискоростной механической коробкой передач, в качестве опци был доступен пяти, а позже семискоростной автомат. Для C320 уже в базе предлагался автомат. МКП двести третьего считаются не обслуживаемыми, но все же каждые 80 000км в ней стоит менять масло. Сцепление двести третьего при нормальной езде служит 150 — 180тыс.

HHT (Hand Held Tester)

Самый старый диагностический софт HHTWin для машин с 1993 года по 2000 год. Интерфейс примитивный, но для старых автомобилей его более чем достаточно. Также можно посмотреть действительные значения параметров, сбросить адаптации и закодировать ЭБУ.

Кодирование HFM на авто W202 C36 AMG:

Кодировка блока была заменена с 000051131 (Euro0) на 000051139 (Euro1).
Особо рассказывать про HHTWin больше нечего. Можно лишь добавить, что владельцев старых подключений и соображающих в HHTWin все меньше и меньше. При этом даже старый Мерседес требует того же сброса адаптаций смеси и обучения дроссельной заслонки после замены ДМРВ.

Задачи блока электронного управления и управляющие сигналы Мерседес W203

Задачи блока электронного управления и управляющие сигналы

Блок управления автоматической трансмиссией

К38 — Модуль реле блокировки стартёра N2/2 — Блок управления SRS N15/1 — Блок управления 5-ступенчатой АТ (TCM) N15/3 — Блок управления трансмиссии (TCM) N54 — Блок управления RCL

Назначение контактов 13-контактного разъёма трансмиссии

1 — Датчик 3 оборотов (Y3/6n3) 2 — Э/магнитный клапан регулировки модулирующего давления (Y3/6y1) 3 — Датчик 2 оборотов (Y3/6n2) 4 — Входной сигнал датчика температуры (Y3/6b1) и контакта блокировки стартёра (Y3/6s1) 5 — 6 — Напряжение питания э/магнитных клапанов 7 — Напряжение питания датчика 8 — Э/магнитный клапан переключения передач 2-3 (Y3/6y5) 9 — Э/магнитный клапан переключения передач 3-4 (Y3/6y4) 10 — Э/магнитный клапан регулировки давления переключения (Y3/6y2) 11 — Э/магнитный клапан (блокировки преобразователя вращения) (Y3/6y6) 12 — Корпус датчика 13 — Э/магнитный клапан переключения передач 1-2/4-5 (Y3/6y3)

Входные и выходные сигналы блока управления АТ 722.6 и шина обмена данными CAN

N15/3 — Блок управления ETC Х11/4 — Разъём DLC Y3/6b1 — Датчик температуры ATF Y3/6n2 — Датчик оборотов 2 Y3/6n3 — Датчик оборотов 3 Y3/6s3 — Контакт блокировки стартёра Y3/6у1 — Электромагнитный клапан управления модуляциями давления Y3/6у2 — Электромагнитный клапан переключениями Y3/6у3 — Электромагнитный клапан переключений 1-2 и 4-5 Y3/6у4 — Электромагнитный клапан переключения 3-4 Y3/6у5 — Электромагнитный клапан переключения 2-3 Y3/6у6 — Электромагнитный клапан PWM блокировки гидротрансформатора А1 — Приборная доска CAN — Шина двигательного отсека N3/10 — Блок управления ME-SFI N15/3 — Блок управления ETC N15/5 — Блок управления электронного рычага переключения N47 — Блок управления антипробуксовочной системы N73 — Блок управления EIS

Задачи

Блок управления ETC (N15/3) определяет текущие рабочие параметры транспортного средства и осуществляет управление последовательным переключением передач, исходя из простоты переключения и параметров движения.

Активация электромагнитных клапанов переключения осуществляется по команде блока управления ETC (N15/3). Требуемая величина давления вычисляется на основании входящих данных и необходимую корректировку регулировку передаваемого крутящего момента.

Обработке подвергается следующие данные, поступающие от других систем:

Блок управления ME-SFI (N3/10)/CDI (N3/9)

· Развиваемый двигателем крутящий момент; · Переключение передач; · Аварийный режим; · Функционирование темпостата; · Активация системы ограничения скорости; · Функционирование стартёра; · Активация режима kickdown (как на моделях 01.06.02) · Рабочие параметры двигателя.

Блок управления электронного рычага переключения (N15/5)

· Положение рычага; · Датчик-выключатель режимов трансмиссии (S16/5); · Датчик-выключатель активации режима kickdown (S16/6) (по 31.05.02)

Блок управления антипробуксовочной системы (N47)

· Частота вращения колёс; · Крутящий момент тормозных механизмов; · Факт выжимания педали ножного тормоза; · Состояние стояночного тормоза.

Блок управления EIS (N73)

· Состояние контактных клемм; · Вариант трансмиссии.

Приборная доска (А1)

· Положение рычага селектора/выбранная передача.

Блок управления антипробуксовочной системы (N47)

· Вариант трансмиссии; · Информация о выбранной передаче.

Блок управления ME-SFI (N3/10)/CDI (N3/9)

· Развиваемый двигателем крутящий момент; · Аварийный режим; · Активация режима движения; · Положение рычага селектора Р/N; · Датчик-выключатель режимов трансмиссии (S16/5) · Вариант трансмиссии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Мерседес
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
