Снятие и установка тормозного суппорта

20.6.6 Снятие и установка тормозного диска / Mercedes-Benz W163 (ML Class)

1. При снятии и установке диска руководствуйтесь рисунком «Снятие и установка тормозного диска (тормозные механизмы с «плавающим» суппортом)». Моменты затяжки указаны в тексте и на рисунке.

2. Поддомкратьте автомобиль и снимите колесо.

Момент затяжки………………………………………150 Нм

Снятие и установка тормозного диска (тормозные механизмы с «плавающим» суппортом).

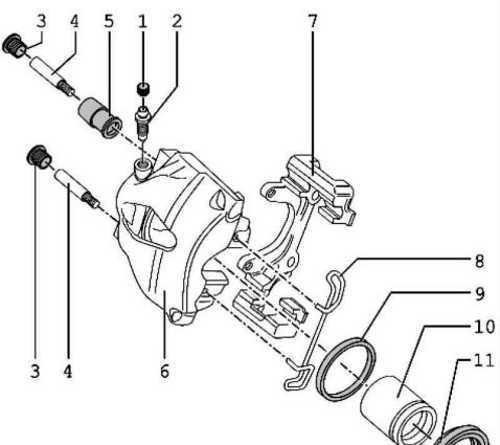

Разборка и сборка тормозного суппорта (тормозные механизмы с «плавающим» суппортом). 1 — направляющая втулка, 2 — передний тормозной суппорт, 3 — задний тормозной суппорт, 4 — поршень, 5 — сальник, 6 — пыльник.

3. Снимите тормозной суппорт (см. подраздел «Снятие и установка тормозного суппорта»).

4. (Задний тормоз) Отключите стояночный тормоз.

5. (Задний тормоз) Произведите предварительное натяжение троса привода стояночного тормоза №1 (см. раздел «Стояночный тормоз»).

6. Отверните болты и снимите предохранительную пластину.

Момент затяжки………………………………………..25 Нм

7. Отверните болт и снимите тормозной диск.

Момент затяжки………………………………………..23 Нм

Примечание: (задний тормоз) не пытайтесь снять диск, если он зажат тормозными колодками стояночного тормоза, отрегулируйте зазор тормозных колодок (см. раздел «Стояночный тормоз»).

8

Установка проводится в порядке, обратном снятию, при установке обратите внимание на следующие операции:. — замените болт;

— замените болт;

— нанесите высокотемпературную смазку на посадочную поверхность диска.

Внимание: если необходимо заменить тормозной диск, заменяйте также второй диск (т. е

заменяйте оба передних или оба задних диска).

9. После установки проведите следующие мероприятия:

— (задний тормоз) снимите предварительное натяжение троса привода стояночного, тормоза №1 (см. раздел «Стояночный тормоз»);

— (задний тормоз) отрегулируйте стояночный тормоз (см. раздел «Стояночный тормоз»);

Внимание: перед регулировкой стояночного тормоза определите тип фиксатора педали стояночного тормоза, от этого зависит количество щелчков храпового механизма при включении стояночного тормоза (см. раздел «Стояночный тормоз»)

— проверьте уровень тормозной жидкости в бачке и при необходимости доведите его до нормы.

Тип тормозной жидкости…………………….DOT 4 Plus

Заправочная емкость…………………………….0,7 — 0,9 л
