Заказать не тот фильтр проще, чем кажется: элементы из соседних серий выглядят одинаково, а различаются размером уплотнения, резьбой, степенью очистки или производительностью. Например, воздушный фильтр atlas одной серии может не подойти к машине другой серии, хотя по внешнему виду разницы почти нет. Ошибка стоит времени, а иногда и простоя оборудования. Способ её избежать — подбирать позицию по двум данным: серийному номеру компрессора atlas и каталожному номеру самой детали.
Своевременная замена влияет на срок службы компрессорного оборудования, поэтому ниже собрана пошаговая инструкция: что подготовить до обращения к поставщику, как работать с каталогом и как проверить найденную позицию. Для поиска нужных позиций используйте каталог фильтров Atlas Copco.
Зачем нужны два номера
- Серийный номер относится к машине. Он позволяет определить модель, комплектацию и конкретное исполнение, и то, какой набор расходников для неё предусмотрен.
- Каталожный номер относится к детали. Это точный идентификатор фильтра, по которому его находят в каталоге, сверяют аналоги и заказывают.
Подбор по одному названию оставляет простор для ошибки, потому что внутри одной линейки встречаются несколько исполнений. Поэтому лучше сопоставить оба номера.
Какие позиции подбирают и заказывают
Чаще всего подбор нужен для планового обслуживания. Речь идёт о нескольких группах позиций:
- воздушный фильтр atlas copco: очищает воздух на входе;
- масляный фильтр: очищает масло в системе смазки;
- сепараторы atlas: отделяют масло от сжатого воздуха;
- магистральный фильтр atlas: доочищает сжатый воздух перед потребителем;
- топливные фильтры: нужны только для мобильных дизельных установок.
Если вы готовите техническое обслуживание, удобнее заказывать не отдельные позиции, а сервисные наборы: в них собраны основные расходные материалы для планового ТО, и вы не пропустите нужный элемент. Для разных типов машин наборы различаются: фильтры для винтовых моделей не совпадают с комплектами для других видов оборудования, а поршневые компрессоры, спиральные компрессоры и дизельные компрессоры используют собственные наборы элементов. Поэтому подбор всегда ведётся по модели и серийному номеру, а не по внешнему сходству.
Шаг 1. Найдите серийный номер и данные машины
Серийный номер и данные модели указаны на заводской табличке оборудования. Запишите или сфотографируйте её целиком: кроме серийного номера на ней обычно есть название модели, год выпуска и технические параметры. Где именно расположена табличка, зависит от конструкции машины, поэтому, если не нашли её сразу, посмотрите в руководстве по эксплуатации.
Что полезно записать:
- модель и серийный номер;
- год выпуска;
- наработку в моточасах (по контроллеру или счётчику), чтобы понимать, какое ТО предстоит.
Шаг 2. Определите, какой фильтр нужен
Если вы заказываете позиции для винтовых компрессоров Atlas Copco: внутри одной модели используется сразу несколько разных элементов, и каждый имеет свой номер.
Если после компрессора установлены рефрижераторные осушители, магистральные фильтры подбирают с учётом производительности осушителя и требуемого класса чистоты воздуха. Для линий высокого давления требования к корпусу и элементу жёстче, и подбирать такие позиции нужно строго по характеристикам.
Шаг 3. Найдите каталожный номер
Есть несколько способов:

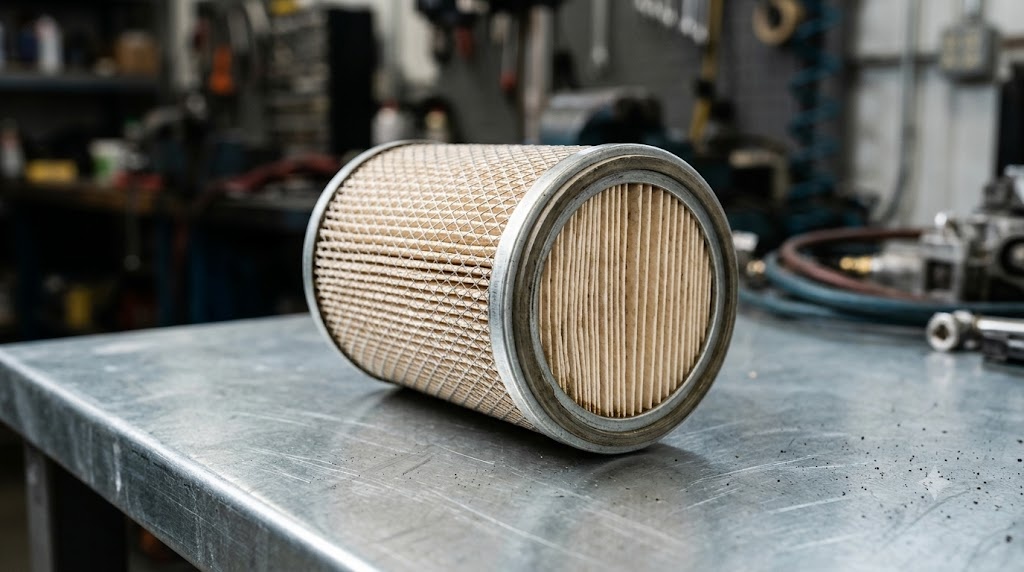

- На старом фильтре. Номер часто указан на корпусе или на этикетке. Если фильтр уже снят, сфотографируйте его и прочитайте маркировку.
- В руководстве или каталоге запасных частей на вашу модель. Там перечислены элементы, предусмотренные производителем, с их номерами.
- В записях о прошлом обслуживании. Если вы ведёте журнал ТО, в нём должны быть номера установленных ранее фильтров.
- У поставщика. Пришлите менеджеру серийный номер и модель, и он подберёт номер по базе. Это самый быстрый путь, если документации под рукой нет.
Если на корпусе номер стёрся или маркировка плохо читается, не гадайте по внешнему виду. Берите номер из документации или передайте данные машины поставщику.
Шаг 4. Найдите позицию в каталоге
Когда у вас есть оба номера, переходите к поиску. Для этого удобно пользоваться каталогом фильтров Atlas Copco на Doring.ru: найдите нужный тип элемента и сверьте каталожный номер из карточки с тем, что вы получили из документации. В каталоге фильтры для компрессоров Atlas сгруппированы по типам, поэтому искать удобнее сначала по виду фильтра, а затем по номеру.
Что проверить в карточке позиции:
- совпадает ли номер полностью, включая все символы;
- указана ли применимость к вашей модели или серии;
- какие размеры и характеристики заявлены;
- есть ли позиция в наличии и каковы сроки поставки.
Шаг 5. Сверьте результат
Перед заказом ещё раз убедитесь, что:
- тип фильтра тот, который нужен (воздушный, масляный, сепаратор и т. д.);
- каталожный номер совпадает с номером из документации или со старым элементом;
- позиция подходит к вашей модели и серийному номеру.
Шаг 6. Если нужен аналог
Оригинальный фильтр не всегда доступен, и тогда возникает вопрос об аналоге. Подбирайте его по кросс-таблице: поставщик или производитель аналога указывает, какому оригинальному номеру соответствует его позиция. Сравните:
- габариты и тип присоединения;
- степень фильтрации и производительность;
- рабочее давление и тип уплотнения;
- условия гарантии.
Шаг 7. Проверьте сопутствующие узлы и оформите заказ
Во время планового ТО стоит посмотреть и другие узлы: от них зависит, насколько эффективно будут работать новые фильтры. Если что-то требует замены, закажите запчасти для компрессора сразу вместе с фильтрами:
- клапаны минимального давления: поддерживают нужное давление в системе, чтобы масло правильно циркулировало и сепаратор работал в штатном режиме;
- впускные клапаны: влияют на подачу воздуха и стабильность давления;
- реле давления: включают и отключают оборудование по заданным значениям (особенно важны там, где применяются поршневые блоки);
- блоки управления: показывают перепад давления на фильтрах и подают сигнал о необходимости ТО;
- приводные ремни: изношенный ремень снижает производительность и ускоряет износ узлов;
- масло для поршневых машин: подбирается отдельно и не взаимозаменяемо с составами для винтовых.
- Типичные ошибки при подборе
- Подбор «на глаз» по диаметру и высоте. Похожий размер не гарантирует совместимость.
- Опора только на название серии. Внутри серии бывают разные исполнения.
- Игнорирование серийного номера. Номер модели без серийного может привести к неточности.
- Покупка без проверки каталожного номера и происхождения товара.
- Смешивание оригинальных и неизвестных элементов в одном комплекте без проверки совместимости.
- Неучтённая версия. Если конструкция машины обновлялась, актуальный номер мог измениться: сверяйтесь с последними данными поставщика.
Что подготовить к обращению к менеджеру
Скопируйте и заполните:
Модель: ___ Серийный номер: ___ Год выпуска: ___ Нужный фильтр: воздушный / масляный / сепаратор / магистральный / топливный Каталожный номер (если известен): ___ Нужен оригинал или рассматриваете аналог: ___ Количество и срок поставки: ___
С такими данными менеджер подберёт позицию быстро и без уточняющих вопросов.
Вывод
Чтобы подобрать фильтр Atlas Copco без ошибок, нужны три вещи: серийный номер и модель машины, точный тип фильтра и каталожный номер позиции. Сверьте их с документацией и каталогом, при выборе аналога проверьте кросс-ссылку и сохраните номера в журнал ТО. Тогда следующая замена займёт минуты, а не часы.
