25.14. Подсветка прикуривателя
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите декоративную отделку и поролоновые вставки в задней части центральной консоли.
3
Соблюдая осторожность, снимите кожух рычага переключения передач с крышки пульта.
4. Отвинтите винт, расположенный в задней части крышки пульта, и снимите крышку.
5
Откройте крышку пепельницы, затем освободите фиксатор и снимите пепельницу.
6. Отвинтите винты и снимите в сборе прикуриватель и держатель пепельницы с центральной консоли и отсоедините электрический разъем.
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установка производится в последовательности, обратной снятию. |
26.13 Трос привода спидометра
25.13. Трос привода спидометра Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите комбинацию приборов. 2
В салоне автомобиля привяжите к верхнему концу троса привода спидометра тонкий прочный шнур, затем, соблюдая осторожность, извлеките трос из моторного отсека и отвяжите от него шнур. Установка ПОРЯДОК ВЫПОЛНЕНИЯ …
26.16 Рычаг стеклоочистителя
25.16. Рычаг стеклоочистителя Снятие Рычаг стеклоочистителя ветрового стекла Отвинчивание рычага стеклоочистителя ветрового стекла ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выключите, а затем выключите стеклоочиститель ветрового стекла так, чтобы рычаг стеклоочистителя установился в исходном положении. 2. Снимите накладку болта крепления рычага стеклоочистителя и вывинти…
26.19 Элементы системы омывателя ветрового стекла и фар
25.19. Элементы системы омывателя ветрового стекла и фар ОБЩИЕ СВЕДЕНИЯ Бачок стеклоомывателя ветрового стекла расположен в моторном отсеке. На моделях с омывателями фар подача жидкости к жиклерам осуществляется дополнительным насосом из того же бачка. Бачок для жидкости стеклоомывателя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите жидкость из бачка стеклоомывателя. 2. Отсоедините электрический разъем от насоса сте…
26.21 Громкоговорители
25.21. Громкоговорители Громкоговорители, расположенные на панели приборов Снятие декоративной накладки, расположенной сбоку решетки громкоговорителя Снятие решетки громкоговорителя с верхней части панели приборов Освобождение фиксаторов, крепящих громкоговоритель Отсоединение электрических разъемов от громкоговорителя ПОРЯДОК ВЫПОЛНЕНИЯ …
26.23 Подушка безопасности
25.23. Подушка безопасности ОБЩИЕ СВЕДЕНИЯ Воздушная подушка безопасности со стороны водителя установлена как стандартное оборудование на всех моделях. Подушка безопасности установлена в центре рулевого колеса. Система безопасности включается при включении зажигания и активизируется датчиком замедления, включенным в электронное контрольное устройство. Электронное контрольное устройство также управляет натяжными устройствами ремней безопасности переднего сидения. При неисправности систе…
14.2. Предохранители и реле
| ОБЩИЕ СВЕДЕНИЯ |
Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.
Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.
Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.
В отличие от механических выключателей реле могут управляться более чем одним сигналом.
Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.
Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.
Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.
Реле привода люка расположено в верхней консоли.
Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.
Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.
В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.
Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.
Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.
Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.
В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.
Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.
В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.
РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА
Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

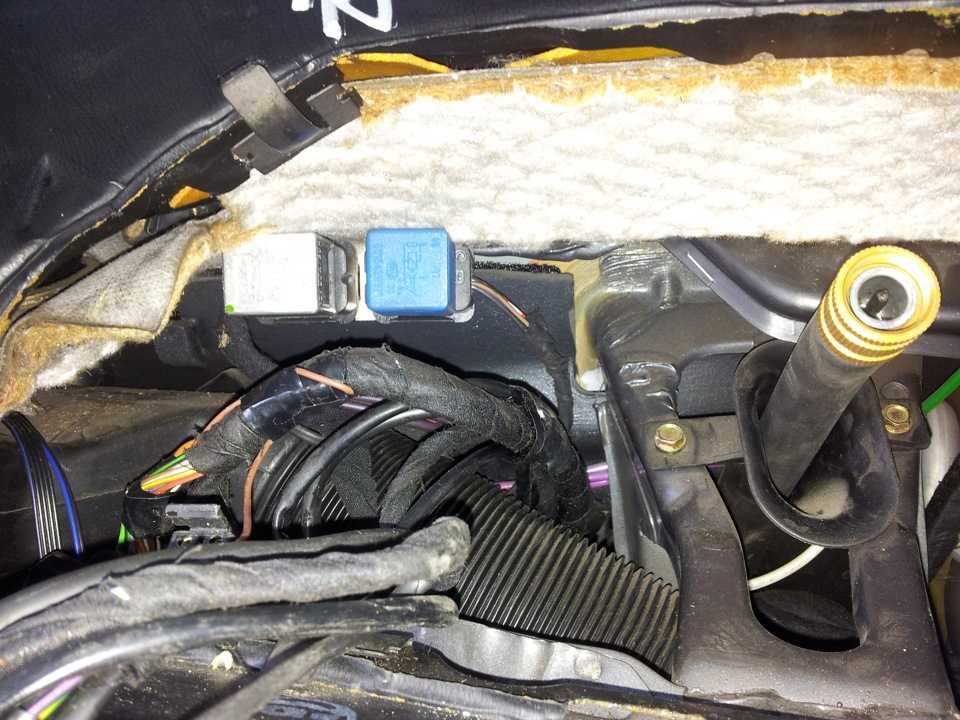

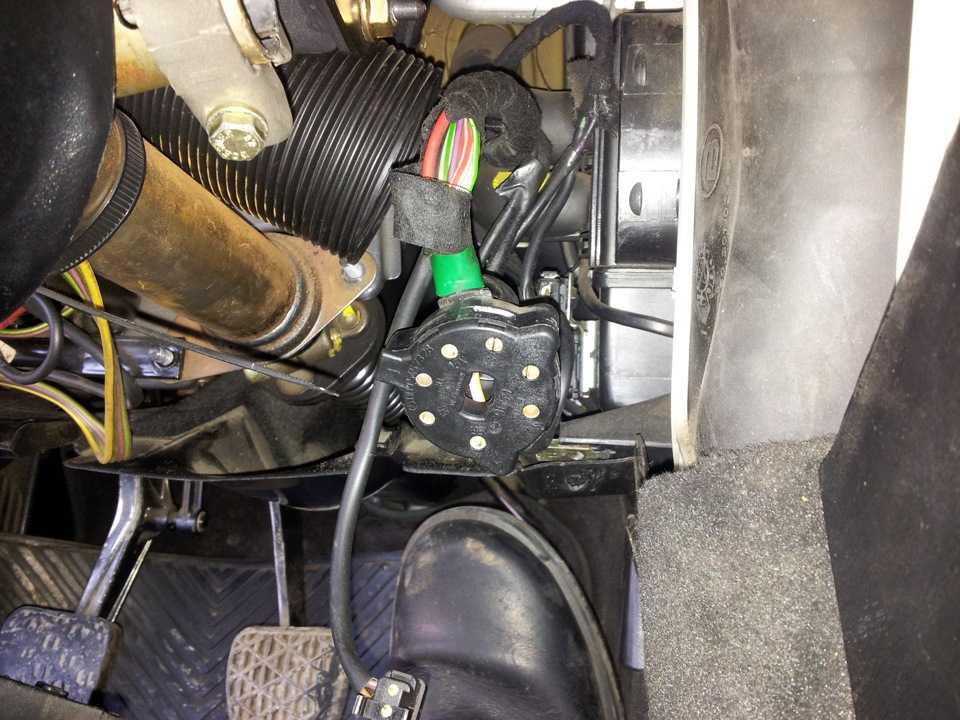

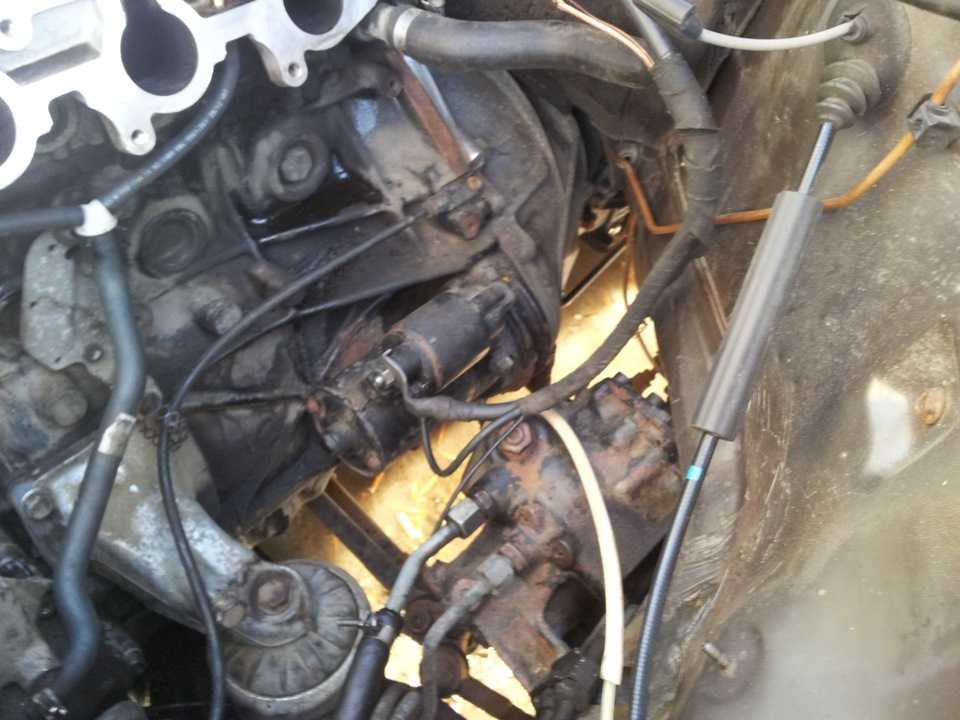

В один из дней сажусь в машину, поворачиваю ключ. Слышу звук работы бензонасоса, дожидаюсь его остановки и доворачиваю ключ в замке, а в ответ… тишина. Повторяю процедуру несколько раз но результата никакого.Почитав умных форумов, нашел методику диагностики неисправности.Для начала скидываю трехконтактную фишку за тормозным цилиндром.
Цена вопроса: 1 200 ₽
Предохранители на W124
Блоки установлены на автомобилях Мерседес в кузове Е-класса, который выпускается с 1985 до 1998 года включительно. Схема расположения и основных назначений аналогична как для бензиновых, так и для дизельных моторов. Размещаются под капотом в трех точках:
- первые два в коробке справа (блок реле №1 и предохранители);
- третий расположен слева за аккумулятором отдельно (блок реле №2).
В качестве цветовых маркеров, блок предохранителей Мерседес 124 использует 3 варианта окраски:
- Красный. Отвечает за регулировку-обогрев сидений/зеркал и стекол, освещение салона (включая подсветку дверей и бардачка), регулировку рулевой колонки, моторчик вентилятора и верхнего люка, работу стеклоподъемников, прикуривателя, магнитолы, омывателей и стеклоочистителей.
- Белый. Обеспечивает работу фар (включая габариты, поворотники), часов, аварийки, электрики карбюратора, клаксона, системы кондиционера, контрольных элементов (тахометра и спидометра), датчики температуры, водяной насос, подсветку приборов и номерного знака, электросистемы автоматической трансмиссии, а также магнитолы.
- Синий. Контролирует регулировку электродвигателей передних сидений и рулевой колонки, моторчик отопительного вентилятора, а также обогрев задних стекол.
Интересный момент! Очень часто, владельцы автомобилей Mercedes в 124 кузове, жалуются на проблему: перегорает предохранитель, расположенный в блоке справа в третьем ряду (обычно помечен буквой «G»). Причина частого выхода из строя, скрывается в стеклоподъемниках: предохранитель перегорает при полном опускании стекла.
Процедура по извлечению и замене испорченного предохранителя проста: понадобится пластиковый зажим-пинцет для удобного изъятия из гнезда элемента. В большинстве случаев автомобиль имеет встроенные предохранители в комплекте. При отсутствии можно приобрести оригинальный комплект (см. фото).
Предохранители на W210
Данная модель блоков устанавливается на автомобили Mercedes в кузове универсал, седан и годом выпуска от 1995 до 2003. Располагаются в четырех точках:
- под задним сиденьем;
- в моторном отсеке №1;
- в моторном отсеке №2;
- на приборной панели.
Предохранители имеют контакты ножевой формы и выполнены в плоской конфигурации. Плавкая вставка на двух контактных пластинах, размещается в пластиковом корпусе. Применяются 2 главных номинала: один установлен в моторный отсек, а второй с правой стороны в области заднего, пассажирского дивана. Это предохранители номиналом 30-40 Ампер. Оставшиеся аналоги контролируют область приборной панели и моторного отсека с меньшим номиналом — от 7,5 до 20 А. Всего в кузове W210 может располагаться до 56 штук.
https://youtube.com/watch?v=a1fW1Cnm23U
Блок реле в моторном отсеке
Схема блока реле из моторного отсека
Блок реле в моторнм отсеке, фото расположения реле
Открытый блок реле в моторном отсеке, без крышки
Блок реле моторного отсека в сборе
Блок реле моторного отсека в сборе, вид сбоку
Как открыть блок реле, расположение болтов и снятие крышки
В таблице указано какой реле за что отвечает.
Реле
|
№ реле |
Артикул |
Назначение |
|
К1 |
002 542 03 19 |
реле насоса омывателя |
|
К2.0 |
002 542 1119 |
реле звукового сигнала |
|
К2.1 |
002 542 12 19 |
реле системы стабилизации устойчивости (ESP) |
|
К3 |
002 542 23 19 |
реле блокировки и отключения стартера |
|
К4 |
002 542 13 19 |
реле вентилятора обдува радиатора |
|
К5 |
002 542 13 19 |
реле насоса системы стабилизации устойчивости (ESP) |
|
К6 |
002 542 13 19 |
реле воздушного насоса. Модели для США |
Как выглядят исправный и перегоревший предохранители
Смотрите так жеОсновные неисправности и болячки А-класса, W168
|
Оцените полезность материала: полезный бесполезный Удобно ли расположен аккумулятор в полу W168?
|
Дополнительно
| • Все модели Mercedes-benz с оцинкованным кузовом • Что спрашивают люди об автомобилях Mercedes-benz • Авторазборки Mercedes-benz в вашем городе |
Сохраняйте у себя полезные страницы! |
Принцип работы системы стеклоподъемников
Автоматический стеклоподъемник – это электромеханическое устройство, которое позволяет закрывать или открывать окна автомобиля. Основной принцип работы – передвижение стекла при помощи передачи усилия с редуктора устройства на само стекло.
В основе конструкции узла лежат четыре основных составляющих:
- Редуктор, он же – приводной механизм. Обеспечивает создание усилия для передвижения стекла в двери. Работает в паре с зубчатой или червячной передачей. Такая компоновка позволяет открывать окно на нужную высоту. При этом оно не падает и не опускается.
- Устройство включения и выключения. Проще говоря – кнопка, которая регулирует вылет стекла по высоте.
- Непосредственно стекло.
- Подъемный механизм. Устройство, которое передает усилие с редуктора на стекло. Данный механизм может иметь разный принцип работы:
- передача усилия через реечную систему;
- подъем стекла посредством тросов;
- передача усилия через систему рычагов.
В зависимости от используемой системы передачи усилия, говорят о реечном, тросовом или рычажном механизме стеклоподъемника. В современных автомобилях чаще всего можно увидеть два последних варианта.
Несмотря на простоту конструкции, узел может начать работать некорректно или вовсе выйти из строя.
Провода и предохранители
В автомобилях Mercedes отдельные провода, как правило, собраны в жгуты и заключены в черную оплетку, что затрудняет поиск необходимого провода. Помочь сориентироваться могут в этом случае многочисленные штекерные разъемы, точное положение которых и число входящих проводов указано в схемах электрооборудования. Сечение провода подбирается в зависимости от мощности потребителя: для контрольной лампы достаточно площади сечения 0,5 мм2, для стартера необходим провод 16 мм2. Слишком тонкий провод может перегреваться, в результате чего падает напряжение. В результате до фар, например, доходит не 12 В, а 10 или даже 9,5 В — их свет тусклый.
| Рис. 9.36. Расположение монтажного блока: 1 – контроллер ABS/ETS; 2 – контроллер EDS; 3 – контактные разъемы для различных электронных приборов (в зависимости от комплектации); 4 – сдвоенные клапаны системы отопления |
К большинству потребителей подключены два провода. Но обычно проследить путь к батарее или генератору можно только для одного из них. Другой провод часто уже в нескольких сантиметрах присоединен к металлическим деталям кузова, двигателя или коробки передач. Это наглядный пример того, как автомобилестроители использовали для своих целей физический принцип, согласно которому металлические детали, называемые автоэлектриками «массой», проводят ток. Таким образом, экономится большое количество проводов на замыкание цепи от потребителя к отрицательной клемме батареи, передавая эту функцию «массе». Если какой-либо потребитель не работает, часто причиной является потерянный контакт с «массой». В этом случае контакт с «массой» этого потребителя осуществляется через обходные пути, что вызывает нарушения в общей системе. Для работы с электрооборудованием нужна определенная выдержка. Таблицы предохранителей и электросхемы, представленные в этой книге, помогут вам во всем разобраться. Монтажный блок (рис. 9.36) расположен под крышкой, защищающей от влаги и брызг, в задней правой части моторного отсека. Отрицательный провод аккумуляторной батареи соединяется с «массой»
Подвод тока к потребителю осуществляется по проводу, путь которого с большими или меньшими затруднениями можно проследить до аккумуляторной батареи, что также отражено на электросхемах. Обратную цепь обеспечивают проводящие электричество металлические детали кузова или двигателя. Так экономится большое количество проводов. В некоторых случаях для обратной цепи все же требуется короткий провод — обычно когда потребитель располагается непосредственно на металлических деталях. Эти, так называемые провода «массы» всегда ведут к точкам или контактам «массы», распределенным по кузову и к которым присоединяются на резьбовых соединениях концы проводов.
Отрицательная клемма аккумуляторной батареи соединена с кузовом или с «массой», как называют автоэлектрики. Всегда помните об этом: «минус» соединяется с «массой».
Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны
панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока
предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач |
5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков |
15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач |
15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков |
15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
10.22.1. Замена предохранителя
| ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ |
1. При необходимости замены предохранителя можно воспользоваться пластиковым пинцетом, который входит в комплект штатного инструмента.
2. Выньте пинцетом перегоревший предохранитель из контактов.
3. Новый предохранитель того же номинала вставьте в контакты. Следите за надежностью контакта.
4. Если новый предохранитель сразу же перегорит, выясните по табл. 9.1, не был ли установлен предохранитель меньшего номинала, чем требуется.
5. Если все правильно, определите по таблице подключенный в цепь электроприбор и проверьте его отдельно. При необходимости воспользуйтесь соответствующей электросхемой.
| ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ |
Замена предохранителя
1. Если сразу после замены перегорает вновь установленный предохранитель, проверьте соответствующую цепь.
2. Ни в коем случае не заменяйте предохранители отрезком проволоки, скрепкой или прочими «жучками». Это чревато серьезными повреждениями системы электрооборудования.
3. В автомобиле всегда должен быть комплект запасных предохранителей (см. табл. 9.1).Таблица 9.1. Монтажный блок реле и предохранителей в моторном отсеке Блок предохранителей модуля освещения
| Рис. 9.39. С левой стороны передней панели рядом с переключателем света установлен блок предохранителей, отвечающий за приборы наружного освещения. Крышку можно снять с помощью отвертки |
Показан на рис. 9.39.
Входящие в блок предохранители представлены в табл. 9.2.Таблица 9.2. Предохранители приборов освещения Блок предохранителей в отсеке аккумуляторной батареи
| Рис. 9.40. Прочие блоки предохранителей (2), включая предохранители перегрузки (1), находятся под задним сиденьем рядом с аккумуляторной батареей |
Показан на рис. 9.40.
Входящие в блок предохранители представлены в табл. 9.3.Таблица 9.3. Предохранители блока, расположенного в моторном отсеке аккумуляторной батареи
|
ТЕХНИЧЕСКИЙ СЛОВАРЬРелеДля чего нужны реле? Реле используются, прежде всего, в цепи мощных энергопотребителей. Для этого есть следующее основание: при подаче тока по длинному проводу через выключатель образуются потери напряжения. Кроме того, контакты выключателя из-за высокого тока испытывают сильную нагрузку. При включении в цепь реле на выключателе появляются малые токи, при этом напрямую включается не сам потребитель, а его реле. Функция реле. Если команда о включении приходит не с выключателя, а от приборов монтажного блока в моторном отсеке, происходит следующее: чувствительные электронные приборы не могут передавать высокие токи без угрозы повреждения.При подключении соответствующего потребителя подаваемый на контакт «86» ток замыкается в реле на контакт «85» «массы».При этом магнитная катушка замыкает контакт, преодолевая сопротивление пружины, и замыкает цепь для «рабочего тока».«Рабочий ток» во избежание падения напряжения подается кратчайшим путем напрямую на контакт «30» реле и оттуда дальше — при замкнутых контактах выключателя — через контакт «87» к энергопотребителю.Предусмотрен также и контакт «87а». Он прочно соединен с контактом «87» и имеет ту же функцию. |
| ПРАКТИЧЕСКИЕ СОВЕТЫПоиск неисправностей в реле1. Контакт «30» всегда должен находиться под напряжением, если это не реле, чей потребитель зависит от другого. Например: на реле топливного насоса ток подается, только когда работает система впрыска.2. Для проверки наличия напряжения на реле выньте его и контактным пробником с лампой проверьте контакт «30» на цоколе реле. Если тока нет, неисправна проводка.3. Снимите реле, контакт «86» соедините с положительной клеммой аккумуляторной батареи, контакт «85» – с «массой». Срабатывание контакта в магнитной катушке реле должно быть четко слышимым, в противном случае реле неисправно.4. Помощь при неисправном реле: выньте реле из контактов. Установите перемычку в контактной плате реле между контактом «30» и «87» из скрепки или короткого отрезка проволоки. Таким образом, соответствующий энергопотребитель будет находиться под постоянным напряжением. Для выключения необходимо вынуть перемычку, поскольку соответствующий выключатель в этом случае оказывается перекрытым. |
Блок предохранителей и реле в полу
Блок предохранителей и реле в полу чертеж
Блок предохранителей и реле в полу деталь в сборе
Блок предохранителей и реле в полу деталь без реле
Реле
|
№ реле |
Артикул |
Назначение |
|
К7 |
002 542 13 19 |
реле топливного насоса |
|
К8 |
002 542 25 19 |
реле блока управления топливной системой и зажиганием реле ESP/VGS или ESP/автоматическая коробка передач. |
|
К9 |
002 542 25 19 |
VGS=6noK управления коробкой передач |
|
К10 |
002 542 13 19 |
реле обогревателя заднего стекла |
Предохранители
|
№ пред. |
Ампер |
Назначение |
|
1 |
20 А, 10 А (дизель) |
клапан вентиляции топливного бака реле наддува. Модели для США |
|
10 А (дизель) |
реле вентилятора |
|
|
2 |
-25 А |
блок управления двигателем |
|
3 |
30 А, 40 А |
вентилятор обдува радиатора |
|
4 |
7,5 А |
блок управления двигателем |
|
5 |
40 А |
автоматическое сцепление |
|
6 |
30 А |
реле топливного насоса |
|
7 |
40 А |
блок освещения автомобиля |
|
8 |
30 А |
реле блокировки и отключения стартера |
|
9 |
40 А |
электродвигатель очистителя |
|
10 |
40 А |
электролюк |
|
20 А |
очиститель заднего стекла |
|
|
11 |
15А |
подрулевой выключатель: |
|
12 |
30 А |
розетка в багажнике |
|
13 |
30 А |
стеклоподъемник передних дверей |
|
7,5 А |
стеклоподъемники всех дверей |
|
|
14 |
10А |
щиток приборов (часы) |
|
15 |
10А |
блок подушек безопасности |
|
16 |
15А |
привод наружных зеркал и обогреватель зеркал |
|
17 |
15А |
звуковой сигнал |
|
18 |
10 А |
щиток приборов |
|
19 |
30 А |
тягово-сцепное устройство |
|
20 |
15 А |
тягово-сцепное устройство |
|
21 |
15А |
тягово-сцепное устройство |
|
22 |
25 А |
аудиосистема |
|
23 |
не используется |
|
|
24 |
не используется |
|
|
25 |
не используется |
|
|
26 |
не используется |
|
|
27 |
не используется |
|
|
28 |
10 А |
щиток приборов |
|
29 |
15А |
центральный замок |
|
30 |
7,5 А |
транспордер и приемник сигнала с пульта дистанционного управления |
|
31 |
25 А |
обогреватель заднего стекла |
|
32 |
15 А |
светильники салона |
|
33 |
30 А |
стеклоподъемники |
|
34 |
30 А, 40А |
подогреватель топливного фильтра или ( наддув. Модели для США |
|
35 |
10А |
2хреле световой и звуковой сигнализации |
|
36 |
25 А |
подогрев передних сидений |
|
37 |
10А |
реле подогревателя охлаждающей жидкости |
|
38 |
10А |
электродвигатель воздухо-смесительной заслонки |
|
39 |
7,5 А |
фонарь заднего хода |
|
40 |
10 А |
стоп-сигналы |
|
41 |
10 А |
компрессор кондиционера, диагностический разъем |
|
42 |
30 А |
стеклоподъемники |
|
43 |
15А |
ESP |
|
44 |
10 А |
блок управления коробкой передач или автоматическим сцеплением |
|
45 |
30 А |
вентилятор отопителя салона или |
|
46 |
80 А |
предохранитель бортовой сети |
|
47 |
60 А |
насос гидроусилителя рулевого управления |
|
48 |
60 А |
блок управления предварительным разогревом. |
Основной блок
Под крышкой основного блока расположены ячейки с предохранителями. Ниже представлена схема расположения элементов блока, а также таблица, где приводится расшифровка каждого номера.
| Обозначение | Назначение |
|---|---|
| А | Обеспечивает регулировку сидений. Также отвечает за подогрев переднего сиденья. |
| В | Включает/выключает обогрев задних сидений и зеркал. |
| С | Обеспечивает освещение салона, также регулирует подсветку дверей и работу центрального замка. |
| В | Отвечает за вентилятор и электродвигатель. |
| G.H | Отвечает за работу стеклоподъемников. |
| 1 | Предохранитель на прикуриватель. Также регулирует обогрев заднего стекла и подсветку бардачка. Он же обеспечивает работу очистителя и омывателя заднего стекла. |
| 3 | Включает/выключает габариты транспортного средства. |
| 4 | Обеспечивает работу противотуманных фар. |
| 5 | Регулирует работу стоп-сигнала. |
| 6 | Включает/выключает поворотные огни, обеспечивает работу звукового сигнала. |
Помимо представленных выше предохранителей, в блоке установлены элементы, отвечающие за работоспособность правых и левых фар ближнего и дальнего света (13-16), обогрев заднего стекла (10), мотор вентилятора отопителя (12).
