4.4.6 Привод ГРМ — общая информация, обслуживание компонентов

Привод ГРМ — общая информация, обслуживание компонентов

Распределительные валы могут проворачиваться
без риска столкновения клапанов с поршнями в случае, когда коленчатый
вал приведен в положение 30° перед ВМТ поршня первого цилиндра.

Газораспределительная цепь может быть заменена
без разборки двигателя. При помощи перечисленных ниже инструментов новая
цепь может быть подсоединена к старой, пропущена вокруг звездочек и зачеканена.

При неправильной сборке может произойти
столкновение клапанов с днищами поршней!

Общая информация

1 — Установочные метки для приведения двигателя в положение
ВМТ конца такта сжатия первого цилиндра
2 — Стержни диаметром 4 мм для фиксации распределительных валов
3 — В ходе установки цепи проследите, чтобы выступы регулятора распределительного
вала находились в положении «запаздывания».
4 — Подпружиненная гайка натяжителя

5 — Штифт
6 — Пружина
7 — Плунжер
8 — Корпус натяжителя

Ключ распределительного вала (тип 1) — № 104589010100;

Ключ распределительного вала (тип 2) — № 119589000100;

Съемник ступицы/шкива коленчатого вала — № 103589003300;

Съемник звездочки коленчатого вала — № 615589013300;

Инструмент для блокировки маховика/приводного диска — № 601589024000;

Болты М6ґ90 для фиксации инструмента блокировки маховика/приводного диска;

Инструмент для установки звеньев газораспределительной цепи — № 602589003900;

Набор штамподержателей для установки звеньев газораспределительной цепи —
№ 112589096300;

Съемник звеньев газораспределительной цепи (элемент 1) — № 602589023300;

Съемник звеньев газораспределительной цепи (элемент 2) — № 602589056300;

Держатель съемника вязкостной муфты (серия 129/140) — № 120589020100.

Если обратное не оговорено особо, проворачивайте двигатель только в нормальном
направлении;

Соблюдайте оговоренные нормативами усилия затягивания крепежа;

При соответствующей комплектации не забудьте перед снятием пометить установочное
положение датчика CKP;

Не проворачивайте коленчатый вал за звездочки распределительных валов, а
также прочие звездочки привода ГРМ;

Не проворачивайте коленчатый и распределительные валы при снятой газораспределительной
цепи.

Обслуживание компонентов
привода ГРМ

5 — Штифт
6 — Пружина
7 — Плунжер
8 — Корпус натяжителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. С целью облегчения проворачивания двигателя выверните все свечи
зажигания.

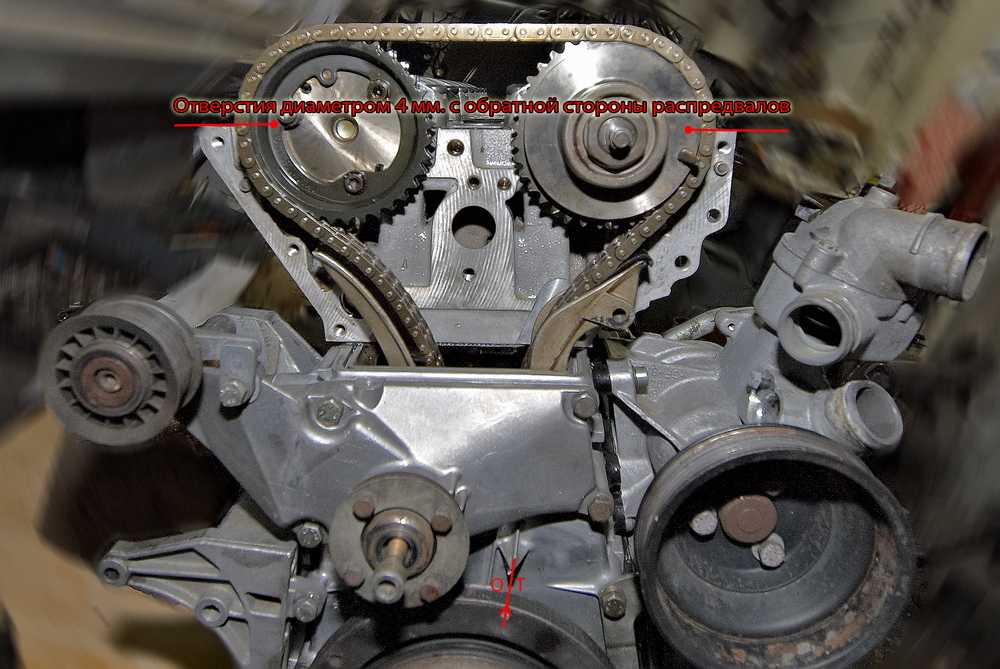

3. Проденьте в распределительные валы стопорные стержни (2) диаметром
4 мм.
4. В ходе установки цепи проследите, чтобы выступы регулятора распределительного
вала (3) находились в положении «запаздывания».

При неправильной сборке
может произойти столкновение клапанов с днищами поршней!

5. Перед выполнением ремонта двигателя ослабьте на один оборот гайку
натяжителя.
6. Снимите сборку натяжителя.
7. Полностью отдайте подпружиненную гайку (4) натяжителя.
8. Извлеките штифт (5) и снимите пружину (6).
9. Протолкните плунжер (7) в корпус натяжителя (8) в указанном стрелкой
направлении.
10. Установите корпус натяжителя (8) и затяните его с усилием 80 Нм.
11. Заправьте плунжер (7), установите пружину (6) и штифт (5).
12. Наверните гайку натяжителя (4) и затяните ее с усилием 40 Нм.
13. Затяните новый болт регулятора впускного распределительного вала
с усилием 7 Нм (болт типа А с отдельной шайбой) или 5 Нм + 90° (болт
типа В со встроенной шайбой).

Болты М7×13.3 мм регулятора
впускного и звездочки выпускного распределительных валов являются
одноразовыми и подлежат замене в обязательном порядке!

В ходе выполнения ремонтных
работ болт типа А следует заменить одноразовым болтом типа
В.

14. Не забудьте перед установкой смазать центральный болт шкива коленчатого
вала и его шайбу(ы).

4.5.6 Замена цепи привода ГРМ / Mercedes-Benz W140

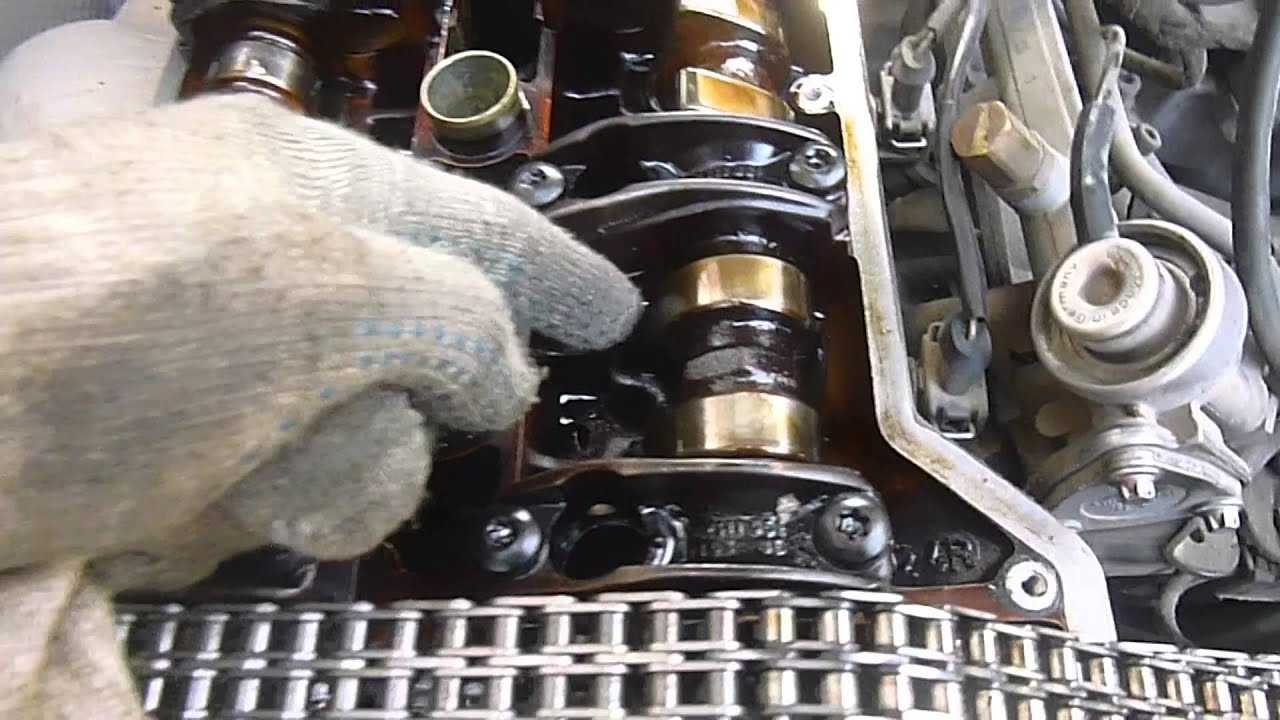

Замена цепи привода ГРМ

См. также Раздел Привод ГРМ — общая информация, обслуживание компонентов.

Снятие цепи привода ГРМ


01 — Стержни 04, 05 — Клинья 2 — Верхний направляющий рычаг	4 — Цепь привода ГРМ 8 — Пластина

1. Приведите двигатель в положение 45° перед ВМТ поршня первого цилиндра в положение.
2. Заблокируйте стержнями (01) распределительные валы правой головки блока цилиндров.
3. Снимите натяжитель цепи привода ГРМ и правый натяжной рычаг (2) сверху.
4. Заблокируйте цепь на звездочках распределительных валов с помощью клиньев (04) и (05).
5. Выпрессуйте палец цепи (4) между впускной и выпускной звездочками.
6. С помощью отвертки снимите пластину (8) цепи (4).
7. Извлеките сдвоенное звено цепи (4).
8. Присоедините новую цепь (5) к старой (4) с помощью звена (6) и промежуточной пластины (7) (толщиной 1.6 мм) и наружной пластины (8).
9. Извлеките пальцы (01).

Замена цепи привода ГРМ


01 — Стержни 04, 05 — Клинья 4 — Старая цепь 5 — Новая цепь	6 — Соединительное звено 7 — Промежуточный картер 8 — Наружная пластина 10 — Ключ

1. Снимите клин (05), прижимая рукой цепь к звездочкам распределительных валов на этом этапе.
2. Ослабьте положение клина (04) на звездочке выпускного вала.
3. Вращайте коленчатый вал с помощью ключа (10), прижимая рукой цепь к звездочкам распределительных валов. Убедитесь, что цепь не переместилась при вращении. При этом новая цепь должна быть установлена внутри крышки ГРМ.
4. Конец старой цепи (4) отсоедините от новой цепи (5).
5. Вращайте коленчатый вал до тех пор, пока не будет возможности соединить концы новой цепи с помощью соединительного звена.
6. Установите клинья (04) и (05) на звездочки.
7. Соедините новую цепь (5) звеном (6) и пластиной (7).

Сборка цепи привода ГРМ


1 — Захват 2 — Передвижная упорная пластина	8 — Наружная пластина 06 — Болт

1. Установите захват (1) пресса и вставьте цепь в него. Вверните болт (28).
2. Установите передвижную упорную пластину (2).
3. Вставьте наружную пластину (8) (толщиной 1.2 мм) в передвижную упорную пластину.
4. Посадите пресс на цепь.
5. Вверните болт (06) и запрессуйте цепь. Убедитесь, что пальцы соединительного звена запрессованы в наружной пластине (8).
6. Снимите пресс.

Сборка цепи привода ГРМ

1. Переместите назад упорную пластину (стрелка) (2).
2. Установите пресс над центральным пальцем.
3. Затяните болт (06) моментом 30 Нм.
4. Пальцы соединительного звена (6) запрессовываются отдельно.
5. Проверьте запрессовку (стрелки) и, при необходимости, повторите ее.
6. Установите распределительные валы в контрольное положение.
7. Установите натяжитель цепи.
8. Проверьте контрольное положение распределительных валов.
