3. Замена предохранителей
Электрические предохранители в Вашем автомобиле служат для отключения неисправных электроцепей. Перегорание предохранителя вызывает отключение компонентов соответствующей электроцепи и отказ их функций.
Для замены предохранителей имеются следующие принадлежности:
- схема расположения предохранителей;
- запасные предохранители;
- съемник для предохранителей.
Примечание: — Перегоревшие предохранители необходимо заменить эквивалентными предохранителями (их можно распознать по цвету и силе тока в амперах) в соответствии с указанными в складной схеме значениями в амперах. При необходимости обратитесь за консультацией в пункт ТО «Мерседес-Бенц». — Заменяйте предохранители только на припаркованном автомобиле. Перед этим отключите все потребители электроэнергии, выключите зажигание. — При повторном перегорании нового предохранителя обратитесь для выяснения и устранения причины в специализированную мастерскую с квалифицированным персоналом, например, в пункт ТО «Мерседес-Бенц».
Внимание: Пользуйтесь только предохранителями: — специально аттестованными «Мерседес-Бенц» для Вашего автомобиля; — рассчитанными на заданную «Мерседес-Бенц» для соответствующей системы силу тока (ампер). Не ремонтируйте и не шунтируйте перегоревшие предохранители
Это может вызвать повреждение электрооборудования и пожар в автомобиле.

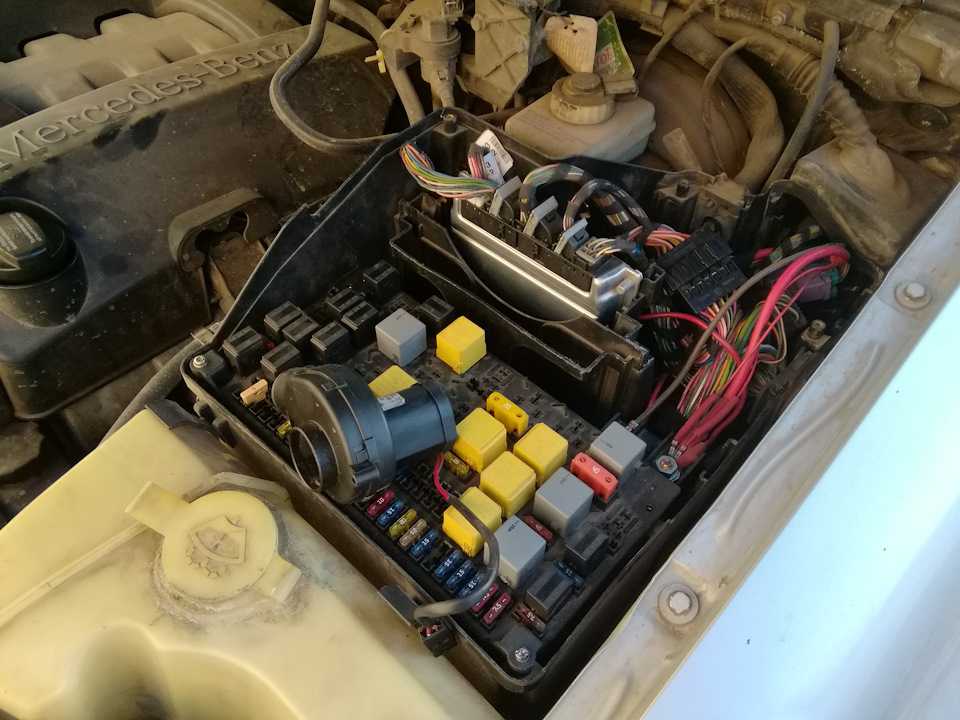

Блок предохранителей в моторном отсеке
Блок предохранителей находится в моторном отсеке справа по ходу движения.
Пример: МL.320 СDI
1. Язычок 2. Крышка
Пример МL 500
- Язычок
- Крышка
1. Открывание: потяните за язычок (1) в направлении, указанном стрелкой.
2. Поднимите крышку (2).
Примечание: Закрывая крышку (2), следите за ее плотной посадкой на корпусе. Зафиксируйте язычок (1) до характерного щелчка фиксации.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блоки реле и предохранителей
Снятие блока реле и предохранителей моторного отсека
- Крышка.
- Блок реле и предохранителей.
2а. Защелка. 2b. Кронштейн. 3. Питающая магистраль. 4. Уплотнительная шайба. 5. Стяжной хомут. 6. Электрический разъем. F58. Модуль реле и предохранителей моторного отсека.
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Открыть капот и зафиксировать его в вертикальном положении.
3. Снять крышку (1) с блока реле и предохранителей (2).
Примечание: Во время установки, необходимо проверить состояние уплотнения крышки (1) и убедиться в том, что уплотнение расположено должным образом.
4. Отсоединить питающую магистраль (3) от модуля реле и предохранителей моторного отсека (F58).
5. Снять модуль реле и предохранителей моторного отсека (F58) с блока реле и предохранителей моторного отсека (2).
Примечание: Для этого, необходимо ослабить защелки (2а), слегка поднять вверх модуль реле и предохранителей моторного отсека (F58) и извлечь кронштейн (2b).
Примечание: Во время установки, необходимо проверить техническое состояние уплотнительной шайбы (4) и убедиться в том, что она установлена должным образом внутри блока реле и предохранителей моторного отсека (2).
6. Отсоединить стяжной хомут (5).
7. Ослабить и отсоединить электрические разъемы (6).
8. Отсоединить реле, предохранители и держатель предохранителей от модуля реле и предохранителей моторного отсека (F58).
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
1. Использование схем
Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности.
Блок плавких предохранителей
а) Нумерация, наружный (A, B, C или D) b) Соединение проводки c) Обозначение вывода d) Номинал предохранителя e) Нумерация ,внутренний (E) f) Номер предохранителя
Сетевой контроллер (CAN)
А) CAN интегрированного средства обработки информации В) CAN салона С) CAN трансмиссии D) CAN диагностического оборудования Е) CAN шасси F) Центральный CAN G) CAN передней части кузова Н) CAN динамики автомобиля I) CAN датчиков трансмиссии
LIN
A1) LIN центрального блока управления B1) LIN передних дверей В2) LIN задних дверей В3) LIN верхней приборной панели В4) LIN модуля приема и обработки информации, сзади В5) LIN KLA С1) LIN трансмиссии Е1) LIN рулевого управления
Цвета проводки:
BK – черный;
Расшифровка предохранителей Мерседес мл 320
Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей mercedes ml, ml, ml, ml в кузове В ряде случаев блок SAM поддается ремонту, путем просушки и пропайки контактов. В случае если повреждения платы серьезны к примеру выгорела микросхемато необходима замена блока SAM с соответствующей работой по кодированию привязке мерседес мл 320 блок предохранителей автомобилю.
Если неисправность блока вызвана затоплением, то после ремонта производится работа по герметизации и устранению источника протечки, для исключения повторного затопления блока.
Неисправность блока SAM может проявляться как отказ одного или нескольких электронных блоков одновременно. Дизайн интерьера полностью новый. Спустя три года после начала серийного производства, в июле года, в Тускалузе начали собирать модернизированные версии M-Class.
Среди изменений моделей года — новая форма передней светотехники, увеличенные в размерах решетка радиатора и П-образный бампер с более крупным проемом воздухозаборника. Есть изменения и в салоне: Теперь на всех ML в базовой комплектации стоит 7-ступенчатая автоматическая коробка передач 7G-Tronic. Ручка коробки передач спрятана под руль и имеет два положения — движение вперед и.
Мл блок sam Положения паркинга стоянки нет вообще — оно заменяется кнопкой на этой ручке. Все на своем месте, все максимально практично.
Схемы электрических соединений Мерседес W163
Дизайн интерьера полностью новый. Спустя три года после начала серийного производства, в июле года, в Тускалузе начали собирать модернизированные версии M-Class.
Среди изменений моделей года — новая форма передней светотехники, увеличенные в размерах решетка радиатора и П-образный бампер с более крупным проемом воздухозаборника. Есть изменения и в салоне: Гамма двигателей: Теперь на всех ML в базовой комплектации стоит 7-ступенчатая автоматическая коробка передач 7G-Tronic.
Ручка коробки передач спрятана под руль и имеет два положения — движение вперед и.
Положения паркинга стоянки нет вообще — оно заменяется кнопкой на этой ручке. Все просто и логично. Новая модель предлагается в двух различных вариантах — базовый кроссовер с пружинной подвеской, системой постоянного полного привода и модернизированной электронной противобуксовочной системой 4-ETS, либо вариант с улучшенными внедорожными характеристиками Pro Off-Road и с пневмоподвеской Мерседес мл 320 блок предохранителей 4 фиксированных положения кузова, максимальный клиренс ммдополнительной раздаточной коробкой и блокировкой автоматической с помощью многодисковой муфты или принудительной центрального и заднего дифференциалов.
Помимо этого, GL-класс устанавливает новые стандарты безопасности благодаря комплексной системе превентивной безопасности PRE-SAFE, впервые устанавливаемой в автомобиле данного сегмента рынка.
