Неисправен датчик детонации: признаки неисправности, диагностика, ремонт

Как работает датчик детонации и признаки неисправности

Начнем с того, что неисправности датчика детонации не приводят к явным сбоям или остановке ДВС, однако от нормальной работы датчика напрямую зависит ресурс силового агрегата. Чтобы понять, где находится датчик детонации, достаточно внимательно осмотреть блок цилиндров мотора. Указанный датчик осуществляет контроль за детонацией, улавливая вибрации двигателя.

Если просто, в норме топливо в цилиндрах двигателя не взрывается, как многие ошибочно полагают, а сгорает. При этом центром воспламенения является искра зажигания, которая формируется на электродах свечи зажигания.

Однако при сильном нагреве или высоком давлении топливо может начать сгорать самопроизвольно и хаотично, горение больше напоминает взрыв. Если начинаются такие взрывы или имеет место самопроизвольное возгорание рабочей смеси (горючее детонирует), это может быстро вывести ДВС из строя (разрушаются поршни, поршневые пальцы, шатуны, может треснуть блок цилиндров).

По этой причине предельно важно заправляться топливом с таким октановым числом, которое допускает к использованию сам производитель автомобиля. Помните, понижение октанового числа часто становится причиной возникновения детонации, появления ошибок и выхода двигателя из строя. . В свою очередь, датчик фиксирует уровень вибраций

Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты

В свою очередь, датчик фиксирует уровень вибраций. Если этот уровень превышен, датчик посылает сигнал на ЭБУ. Учитывая опасность детонации для мотора, блок управления начинает корректировать зажигание, менять состав топливной смеси, снижать мощность ДВС, не позволяет двигателю выйти на средние и высокие обороты.

Также при серьезных и продолжительных сбоях ЭБУ в норме должен уведомить водителя (горит чек, возникает ошибка датчика детонации). Фактически, датчик преобразует механические колебания в электрический сигнал, который передается на ЭБУ.

Сам датчик работает на основе пьезоэлектрического эффекта (способность материалов образовывать разность потенциалов при определенном механическом воздействии). Если просто, датчик имеет такие элементы конструкции:

вибрационную пластину;
электрический пьезоэлемент;
проводку;

Также можно выделить два типа датчиков детонации: резонансный и широкополосный. На многих отечественных и иностранных авто используется широкополосный датчик, который крепится на блоке цилиндров максимально близко к цилиндрам (например, датчик детонации ВАЗ).

Крепление жесткое, чтобы на датчик передавались все импульсы в случае сбоев в работе ДВС. Пьезокерамический чувствительный элемент формирует расширенный по частотному диапазону сигнал, который передается на ЭБУ в момент остановки ДВС и на высоких оборотах.

Также есть и резонансные датчики, которые улавливают сбои в работе ДВС на малых оборотах за счет резонанса. В плане точности резонансный датчик лучше широкополосного аналога, так как способен «отличать» различные вибрации от детонации двигателя. Эти датчики имеет отдельное соединение (вкручиваются по резьбе), а по внешнему виду похожи на датчик давления масла.

Что представляет собой детонация силового оборудования

Если двигатель исправный, при его работе скорость циркуляции пламени составляет около 20 м в секунду. Если же происходит детонация, скорость распространения приумножается в несколько десятков раз: она может достигать до 2 тысяч м в секунду. В результате автомобилист слышит непривычный шум, напоминающий стук пальцев. Все потому, что детонация являет собой миниатюрные взрывы, от которых исходят волны, бьющиеся о поверхность цилиндров.

Нередко проявляется детонация двигателя при выключении зажигания. В данной ситуации даже заглушенный мотор продолжает функционировать. Зачастую в таком режиме двигатель работает несколько секунд, изредка подобная работа может длиться до 20 секунд.

Причины детонации двигателя

Мотор может детонировать на любом автомобиле: новом, старом, современном или уже снятом с производства. Не имеет особого значения тип силового агрегата, карбюраторный он, или применяется впрыск топлива.

На новых автомобилях устанавливается специальный датчик детонации двигателя (только для инжекторных силовых агрегатов). Это устройство дает возможность бортовому компьютеру регулировать работу мотора так, чтобы он не детонировал.

Современные автомоторы работают при больших степенях сжатия, поэтому риск, что топливовоздушная смесь будет детонировать, достаточно велик. Если датчик детонации двигателя неисправен, ЭБУ не может эффективно регулировать работу агрегата. Проблемы не заставят себя ждать.

Наиболее частые причины детонации двигателя при разгоне, на оборотах или на холостом ходу:

топливо низкого качества или с неподходящим октановым числом,
слишком большое упреждение зажигания,
обедненная топливовоздушная смесь,
нагар на стенках цилиндра,
низкокачественные или неподходящие по параметрам свечи зажигания,
перегрев двигателя из-за неисправности системы охлаждения.

Рассмотрим каждый пункт подробно, чтобы понять первопричину. Тогда будет легче исправить неполадку.

Топливо с неподходящим октановым числом или низкого качества

Если в двигатель попадает бензин с октановым числом ниже рекомендованного, детонация происходит с почти 100% вероятностью. Производитель автомобиля рассчитывает степень сжатия на определенный тип топлива, поэтому использование некачественного или неподходящего по октановому числу горючего приводит к детонации двигателя на холостом ходу или при разгоне.

Исправить качество топлива можно присадкой СГА.

Присадка в бензин СГА. Промывка форсунок и инжектора

Очищает и смазывает топливные насосы и форсунки, продлевает ресурс. Улучшает впрыск, что снижает расход топлива и повышает динамичность. Годится для любых бензиновых систем, включая TFSI, TSI, GDI, MDI.

Неправильно настроенное зажигание

Стремясь повысить крутящий момент, некоторые умельцы изменяют заводские настройки системы зажигания. Если выставить слишком большой угол опережения, свеча будет давать искру раньше, чем поршень приблизится к ВМТ. Воспламенение произойдет раньше времени, когда горючее не полностью перемешалось с воздухом.

Неисправные свечи

Иногда причина детонации двигателя ВАЗ или другой марки автомобиля – неисправные или неподходящие по параметрам свечи зажигания. В этом случае искра может генерироваться не так, как рассчитывал производитель мотора. Несвоевременное искрение свечи – одна из распространенных причин проблем воспламенения топливовоздушной смеси.

Обедненная топливовоздушная смесь

В погоне за экономичностью автомобилисты могут специально обеднять топливовоздушную смесь. Это еще одна причина, почему возникает детонация двигателя. Из-за недостаточной концентрации паров горючего искра не может воспламенить смесь. При следующем цикле впрыска, наоборот, паров топлива становится больше нормы. Чрезмерно обогащенная смесь воспламеняется от сжатия раньше времени.

Нагар на стенках цилиндров

Часто причиной детонации двигателя на оборотах становится наличие отложений на внутренней поверхности камеры сгорания. Нагар раскаляется и выполняет функцию фитиля, воспламеняя топливовоздушную смесь. Кроме того, нагар увеличивает степень сжатия и топливо с данным октановым числом воспламеняется раньше из-за повышения температуры сжатия.

Очистка двигателя возможна специальной долговременной промывкой двигателя.

За что отвечает датчик детонации и на что он влияет?

Деталь
устанавливается на автомобили с моторами, работающими на бензине. Это одно из
основных звеньев системы управления. Назначение датчика — контроль над уровнем
детонации. Применение компонента позволяет существенно экономить топливо, а
силовой агрегат при этом начинает работать на полную мощность.

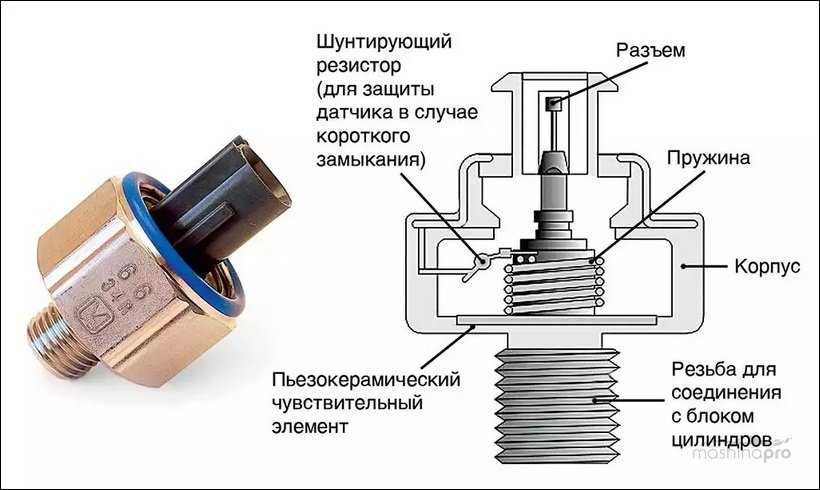

Схема датчика детонации

Детонацией называют
импульс электричества, который создается во время зажигания. Если бы не было
детонации, машину невозможно было бы завести.

В
карбюраторных моторах, чтобы предотвратить детонацию, трамблер прокручивают
руками, что несколько замедляет процесс зажигания. В современных моторах ручная
регулировка невозможна, так как за это отвечает электронная система.
Контролирующий датчик настроен на определенный диапазон и работает на основе
пьезоэффекта.

Устройство
контролирует систему запуска мотора и отвечает за его корректную работу. Составляющие
механизма — это:

пластинка вибрации;
электрокомпонент —
наподобие пьезо;
контрольный провод;
обмотка.

Как работает датчик детонации?

Принцип
работы агрегата основан на пьезоэффекте. Сигнал постоянного тока поступает к
нему от контроллера. Внутри сенсора находится специальный резистор,
предназначенный для уменьшения напряжения. После того, как напряжение
уменьшается в 2 раза, оно вновь поступает на контроллер. Электроток в это время
уже имеет переменное значение. Возвратный сигнал передается по цепи,
воспроизводящей опорное напряжение. Это становится возможным из-за того, что
импульс приходит в виде постоянного электротока, а возвращается в виде
переменного.

Сигнал
воспроизводится в моторе во время детонационной вспышки. Его амплитуда зависит
от мощности детонации. Если мотор функционирует в обычном режиме, на контроллер
поступает обратный сигнал мощностью в 2,5В. В этом случае контроллер не
изменяет режим работы мотора. Если же значение сигнала будет иным, произойдет
изменение угла опережения зажигания. Делается это для частичного погашения
детонации. Мотор в этот момент переключается на безопасный режим – благодаря тому
же датчику.

Что такое детонация двигателя

В некоторых случаях топливовоздушная смесь воспламеняется раньше, чем свечи зажигания дали искру. Данное явление, сопровождающееся ударным горением топлива и есть детонация двигателя. Огромная скорость сгорания топлива связана с воспламенением всего объема одновременно, а не последовательно от искры. Кроме того, воспламенение начинается раньше расчетного угла поворота коленчатого вала, когда поршень еще двигается к верхней мертвой точке (ВМТ). Воспламенившиеся газы стремительно расширяются, но поднимающийся поршень стремится их сжать. В результате давление в камере сгорания многократно превышает расчетную величину.

Ударная волна от мини-взрыва (которым, по сути, является воспламенение топливовоздушной смеси) бьет в стенки цилиндра и дно поршня, поднимающегося в противоход газам. Этот удар порождает звуковые волны, которые водитель воспринимает как неприятный металлический стук или звон мотора.

Присадка Супротек Актив Бензин для нового бензинового двигателя

Присадка для бензиновых и газовых двигателей с пробегом до 50 000 км. Может применяться для форсированных и турбированных двигателей.

Замена и проверка датчика детонации на автомобилях LADA

_x000D_

Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. Он непрерывно посылает сигналы в электронный блок управления двигателем (ЭБУ), который отвечает изменением качественного состава рабочей смеси и угла опережения зажигания.

_x000D_

В ходе эксплуатации автомобиля могут возникнуть неисправности, например, двигатель не тянет (потеря мощности). Эти признаки могут указывать на проблемы в работе датчика детонации. В этом случае на панели приборов загорится лампа «Check Engine», а при диагностике будет выявлена одна из ошибок:

_x000D_

_x000D_
P0325 — Обрыв цепи датчика детонации;

_x000D_

P0327 — Низкий уровень сигнала датчика детонации;

_x000D_

P0328 — Высокий уровень сигнала датчика детонации.

_x000D_

Датчик детонации на автомобилях LADA находится в блоке цилиндров, на схеме под номером 16:

_x000D_

Замена датчика детонации на всех моделях LADA выполняется аналогично:

_x000D_

_x000D_
Нажать на фиксатор и отсоединить колодку с проводами от датчика.

_x000D_

Снять датчик, вывернув болт крепления (ключ «на 13»).

_x000D_

разъем Датчика детонации на автомобилях LADA

болт Датчика детонации на автомобилях LADA

_x000D_

Процесс также показан на видео:

_x000D_

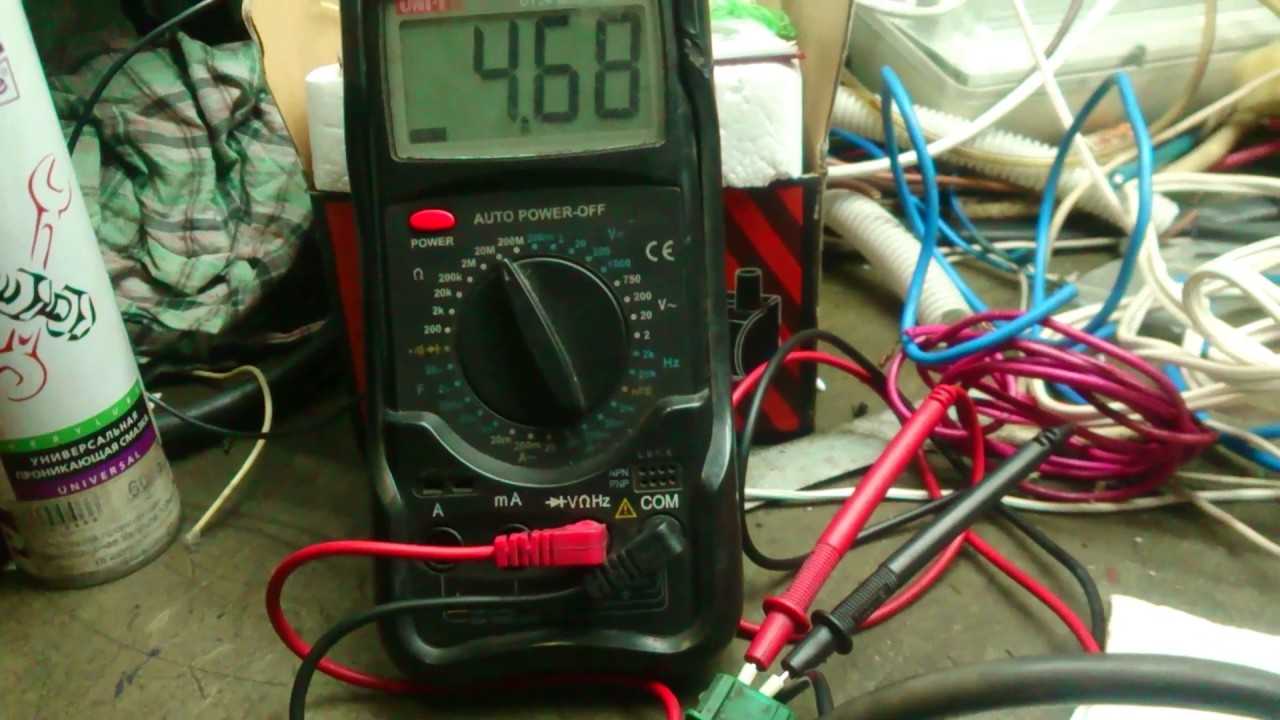

Чтобы проверить датчик детонации потребуется мультиметр (в режиме вольтметра с пределом измерения до 200 мВ):

_x000D_

_x000D_
Подсоединить щупы прибора к датчику;

_x000D_

Постучать металлическим предметом по металлическому основанию датчика.

_x000D_

Если датчик детонации исправен, то мультиметр покажет скачки напряжения.

_x000D_

Более точно проверить датчик детонации можно проверить только на специальном стенде.

_x000D_

Иногда причиной неисправности датчика является плохой контакт разъема датчика. В этом случае контакты обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик детонации и поверхность вокруг датчика от грязи.

_x000D_

Если детонация возникает при работе двигателя с большой нагрузкой, то, кроме неисправности датчика детонации, следующие причины дополнительно могут способствовать появлению детонации:

_x000D_

_x000D_
Несоответствие калильного числа свечей зажигания.

_x000D_

Несоответствие требуемому, октанового числа бензина.

_x000D_

Неправильная регулировка базового угла опережения зажигания.

_x000D_

Другие причины, почему двигатель троит, дергается или плохо тянет мы рассматривали ранее.

Категории товаров, которые вам могут быть интересны на основании статьи «Замена и проверка датчика детонации на автомобилях LADA»:

Как проверить датчик детонации, самостоятельно заменить на Мазда 3

Сигнализация системной ошибки на приборной панели еще не гарантирует 100 % неисправность ДД. Порой достаточно его продуть, просушить и установить обратно.

После мойки автомобиля, проезду по лужам, в дождливую погоду вода попадает внутрь контролера. Контакты закорачивают, прыжок напряжения расценивается ЭБУ как ошибка. В конечном итоге Р1267, Р7850, Р3388, Р1892 высвечиваются на приборной панели.

Чтобы объективно оценить состояние ДД необходимо провести комплексную профилактику с использованием цифрового оборудования. В домашних условиях можете воспользоваться мультиметром. Прибор имеется в наличии у каждого автолюбителя.

Последствия детонации

Если происходит детонация, мощность силового оборудования значительно уменьшается, а расход топлива существенно возрастает.

На цилиндры мотора воздействует колоссальная нагрузка, которая постепенно приводит к поломке, а иногда и к полному разрушению двигателя. В цилиндрах температура возрастает до критической отметки, следовательно, прогорает прокладка головки цилиндрового блока. Данный элемент – это первое, что страдает при возникновении детонации, так как он не способен противостоять долгосрочным механическим и термическим нагрузкам.

Детонация двигателя – это серьезная проблема, для устранения которой может потребоваться замена коленвала, блока цилиндров, головки блока и т. д.

Водители со стажем условно классифицируют данное явление на приемлемую и неприемлемую детонацию.

Приемлемая детонация практически незаметна, так как она возникает на незначительных оборотах и моментально завершается. Появляется она в моторах, не отличающихся большим объемом, при этом имеющих внушительную мощность и существенный крутящий момент.

Неприемлемая детонация проявляется при больших оборотах и при солидной нагрузке. Всего несколько секунд проведенных силовым оборудованием в данных условиях способны нанести автомобилю опасные повреждения.

Как определить неисправность датчика детонации

При проявлении первых признаков отказа ДД, интересует логический вопрос — как проверить и определить неисправность датчика детонации. В первую очередь необходимо сказать, что проверка датчика детонации возможна не снимая его с блока цилиндров, так после демонтажа с посадочного места. Причем сначала лучше проделать несколько тестов когда датчик прикручен к блоку. Вкратце процедура выглядит так:

установить обороты холостого хода на уровень приблизительно 2000 оборотов в минуту;
каким-нибудь металлическим предметом (маленьким молотком, гаечным ключом) нанести один-два удара несильных (!!!) по корпусу блока цилиндров в непосредственной близости от датчика (можно легонько ударить непосредственно по датчику);
если обороты двигателя после этого упали (это будет слышно на слух), — значит, датчик исправен;
обороты остались на прежнем уровне — необходимо выполнить дополнительную проверку.

Для проверки датчика детонации автолюбителю понадобится электронный мультиметр, способный измерять значение электрического сопротивления, а также постоянного напряжения. Самый лучший вариант проверки — с помощью осциллографа. Снятая с его помощью диаграмма работы датчика явно покажет — работоспособный он или нет. Но так как рядовому автолюбителю доступен лишь тестер, то достаточно проверить показания сопротивления которые выдает датчик при постукивании. Диапазон изменения сопротивления находится в пределах 400 … 1000 Ом. Также в обязательном порядке необходимо провести элементарную проверку целостности его проводки — нет ли обрыва, повреждения изоляции либо короткого замыкания. Без помощи мультиметра при этом также не обойтись.

Если же проверка показала что датчик детонации топлива исправен, а ошибка о выходе сигнала датчика за пределы допустимого диапазона, то возможно стоит искать причину не в самом датчике, а в работе двигателя или коробки передач. Почему? Во всем виноваты звуки и вибрация которую ДД может воспринимать как детонирование топлива и неверно корректировать угол зажигания!

В конструкции двигателя имеется множество вспомогательных систем и механизмов. Работу силового агрегата невозможно представить без датчика коленвала, температуры охлаждающей жидкости, положения дроссельной заслонки и многих других элементов. Далеко не последнюю роль играет и датчик детонации. ВАЗ-2110 тоже им оснащается. Для чего нужен этот элемент? Как его проверить и почему он выходит из строя? Об этом мы расскажем в нашей сегодняшней статье.

Способы устранения

Способ 1

Изначально необходимо обратить внимание на применяемое горючее. Многие владельцы автомобилей игнорируют предписания производителя, и в целях экономии заливают более дешевое топливо

Не стоит повторять данную ошибку, ведь почти всегда цена горючего прямо пропорциональна его качеству, то есть чем оно дороже, тем выше его качественные характеристики. Экономия в данном случае не оправдана: приобретя недорогое топливо и сохранив несколько десятков рублей, придется отдать несколько тысяч за ремонт силового оборудования. Также необходимо помнить, что октановое число заливаемого бензина должно быть аналогичным октановому числу, рекомендованному производителем. Если делать все по правилам, можно будет забыть о детонации.

Способ 2. Следует отрегулировать угол зажигания. Досрочное зажигание нередко становится причиной перегрева элементов, что чревато детонацией. Если угол зажигания не соответствует норме, силовое оборудование может детонировать даже при выключенном моторе.

Способ 3. Необходимо произвести проверку свечей зажигания. Если свечи неисправны, их стоит заменить в максимально короткий срок.

Способ 4. Если эксплуатация машины в основном осуществляется с небольшой нагрузкой, то в камерах сгорания накапливается нагар. Это одна из наиболее распространенных причин, из-за которых возникает детонация при глушении двигателя

Чтобы предотвратить проблему, очень важно время от времени давать существенную нагрузку на силовое оборудование, к примеру, двигаться с повышенными оборотами при высокой передаче

Способ 5. Когда при детонации из выхлопной трубы автомобиля идет дым зеленого или черного цвета, происходит выброс алюминия. Это говорит о том, что поршневая система машины находится на стадии разрушения или уже пришла в негодность. Единственное решение – полная замена поршневой системы.

Способ 6. Если с зажиганием все в порядке, и оно происходит своевременно, если хозяин автомобиля заливает только высококлассное топливо с подходящим октановым числом, если свечи зажигания находятся в исправном состоянии, а детонация двигателя на холостых оборотах продолжает проявляться, причиной является перегрев. Именно поэтому одним из наиболее распространенных методов устранения неполадок считается снижение «жара» в камере сгорания. Чаще всего применяется интеркулер, однако можно использовать обычную воду. Охладитель собирает горячий воздух и направляет его сквозь воздушные охладители. Такая манипуляция способствует уменьшению температуры.

Также причина перегрева может крыться в термосе. Произведя проверку и определив неисправность данного элемента, следует в обязательном порядке обратиться в сервис – самостоятельно исправить ситуацию не удастся.

В завершение стоит сказать, что детонация несет опасность для силового оборудования любого типа. Некачественное горючее – основная (но не единственная) причина ее возникновения. При проявлении первых признаков детонации следует максимально быстро определить и ликвидировать причины, которые вызвали самопроизвольное возгорание топлива. Игнорирование данного явления чревато дорогими ремонтными работами.

Видео о причинах детонации двигателя:

Пошаговый процесс диагностики

Устанавливаем машину на смотровой канал. Можно использовать гидравлический подъемник при наличии последнего;
Открываем капот для улучшения зоны видимости;
Далее визуально находим ДД между вторым и третьим цилиндром, под выпускным коллектором;
Отслеживаем проводку от контролера на пути следования к блоку управления. Находим контактную плату, рассоединяем ее;
Подводим к концевикам клеммы мультиметра;
Проводим фактические замеры, сопоставляем полученные результаты со стандартами;
На основании полученных данных принимаем решение о целесообразности дальнейшего использования оборудования.

Некоторые автолюбители и мастера практикуют демонтаж выпускного коллектора для проведения диагностики и замены контролера. Однако этот подход не приемлем с экономической стороны, уж очень он затратный.

Как проверить

Если компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко выраженных симптомов неисправности может и не быть. Если произойдет поломка, она будет считаться электронной, так как прибор — часть электроники автомобиля.

Поломка устройства может возникнуть по самым разным причинам – например, из-за неисправности самого прибора, замыкания системы или обрыва сигнального провода. Что провести самостоятельную диагностику, нужно определить, где находится датчик. В руководстве по эксплуатации авто есть информация об этом.

Далее начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните, что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система предусматривает определенную защиту в виде компенсаторов, но от сильного механического воздействия она не спасет. Разбирать датчик не стоит, так как герметичность корпуса нарушать недопустимо.

Проверять лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать прибор с короткими проводами. Щуп минуса подключается к отверстию датчика, расположенному в центре, а плюсовой — к разъему управления. Если прибор исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.

Если устройство неисправно, активности не будет. Можно провести проверку несколькими устройствами — тогда не останется сомнений, что процедура проведена корректно. После диагностики проводится замена дефектного сенсора.

Если сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит устройство недорого, найти его можно в любом специализированном магазине. Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену устройства можно провести и самостоятельно, но при отсутствии навыков и опыта лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.

Перед заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму аккумуляторной батареи. На некоторых автомобилях устройство расположено таким образом, что снять его получится без усилий.

Для демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт. Дальше устройство отключается и вынимается. На его место ставится новый датчик. Сборка происходит в обратном порядке.

Покупая новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте устройства от китайских производителей — стоят они, конечно, дешевле, но экономия наверняка выйдет боком.

Датчик детонации — это очень важный и вместе с тем несложный прибор, заменить который можно, не прилагая особых усилий

Важно вовремя определить неисправность, чтобы не нанести вред автомобилю ездой с неисправным сенсором

Подведем итоги

Как видно, датчик детонации является достаточно простым, однако важным элементом в общей системе электронного управления двигателя

При этом важно понимать, что хотя выход из строя ДД не приведет к полной остановке ДВС (например, как в случае с ДПКВ), однако игнорирование такой неполадки в дальнейшем станет причиной проблем с двигателем

Важно периодически проверять датчик детонации, надежность его крепления, целостность корпуса, состояние проводки и разъема. При возникновении малейших симптомов неисправности ДД проверить датчик детонации можно способами, описанными выше.

Напоследок отметим, что с учетом качества топлива в СНГ, за состоянием датчика детонации рекомендуется отдельно следить, так как именно он в конечном итоге может уберечь мотор от серьезных поломок при езде на плохом бензине.
