Диагностика и устранение неисправностей датчика массового расхода воздуха (дмрв)

Диагностика датчика

Есть несколько способов проведения проверки работоспособности расходомера, рассмотрим самый легкий и быстрый. Для проведения диагностики вам нужно будет отключить разъем питания от ДМРВ, но при этом двигатель должен быть заведен. Когда контакт отключается, управляющий блок начнет функционировать в аварийном режиме. Соответственно, в результате этого дозировка топлива будет производиться по параметрам, которые были получены от дросселя.

Необходимо учитывать, что в этом случае обороты силового агрегата могут резко возрасти до 1500 в минуту. Однако, это происходит далеко не во всех авто. При отключенном расходомере нужно немного проехать на авто. Если вы заметите, что работа силового улучшилась, то, скорей всего, нужно менять ДМРВ (автор видео — Се Дан).

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

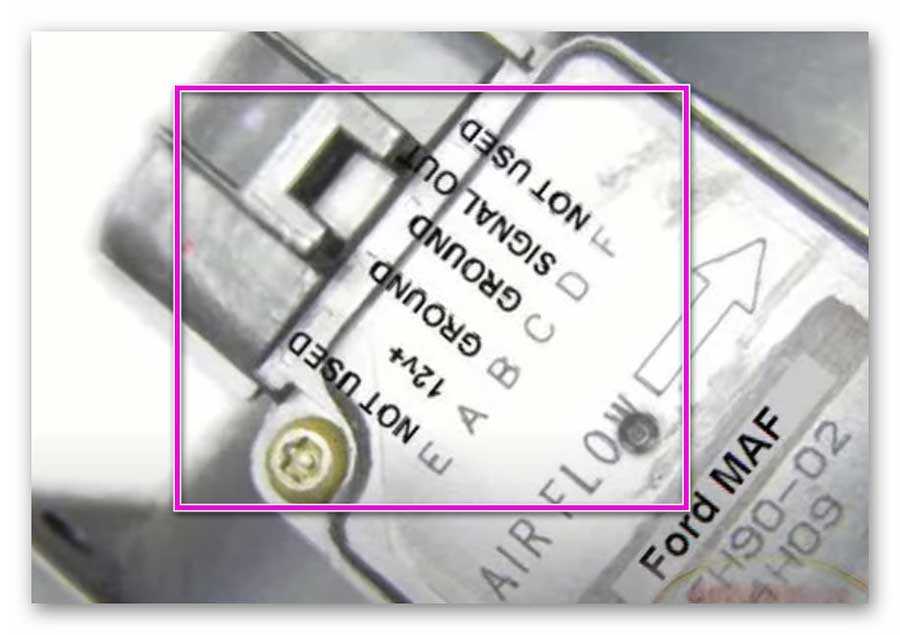

Распиновка показана ниже на примере 4-х проводного датчика.

  • А – напряжение 12V.
  • B – «–» (масса).
  • C – «–» земля обратная (перевод дословный).
  • D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

  1. Отсоедините фишку от расходометра.
  2. Включите зажигание.
  3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
  4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

  1. Подключите фишку обратно.
  2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
  3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
  4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Причины поломки

Здесь перечислим основные причины, по которым ДМРВ выходит из строя или некорректно работает:

  1. Перегорание (лопнул) терморезистора или повреждение напыления на дорожках. Особенно такая болезнь характерна для модели датчика HFM-5. Произойти это может в результате естественного износа или резкого скачка напряжения в сети (вышел из строя генератор и т.д.). Проволочные устройства в среднем служат около 150 тыс. пробега авто.
  2. Отсутствие напряжения – обрыв сигнальной или рабочей электроцепи, датчик не подключен, окисление контактов.
  3. Вышел из строя ЭБУ.
  4. Неправильное обслуживание. Расходомер считается необслуживаемым устройством и меняется в сборе. Но так как он дорогой, многие пытаются его почистить, к примеру, с помощью ваты, что неправильно. Для этого используют сжатый воздух или специальные жидкости (карбоклинер, специальный очиститель ДМРВ или другое средство на основе спирта).

Косвенные причины:

  1. Подклинивание дроссельной заслонки в результате ее загрязнения – в данном случае датчик вроде бы исправен, но информация на ЭБУ передается не корректно.
  2. Забит воздушный фильтр.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (МАССОВЫЙ РАСХОД ВОЗДУХА)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / MAF.

Считайте значения, отображенные на диагностическом приборе.

Результат:

Массовый расход воздуха (г/с) Следующий шаг
0,0 А
Не менее 271,0 B
Между 1,0 и 270,0 (*1) C

*1: Значение должно изменяться при открывании или закрывании дроссельной заслонки во время работы двигателя.

B

Перейдите к шагу 6
C

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

А
2.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ ПИТАНИЯ)

Отсоедините разъем B1 датчика массового расхода воздуха (MAF).

Включите зажигание (IG).

Измерьте напряжение между контактом разъема со стороны жгута проводов и массой.

Номинальное напряжение:

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) — масса 9-14 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

Перейдите к шагу 5

OK
3.ПРОВЕРЬТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (НАПРЯЖЕНИЕ НА КОНТАКТЕ VG)

Проверьте выходное напряжение.

Отсоедините разъем В1 датчика MAF.

Подайте напряжение аккумуляторной батареи на контакты +B и E2G.

Подсоедините положительный (+) щуп диагностического прибора к контакту VG, а отрицательный (-) щуп – к контакту E2G.

Номинальное напряжение:

Контакты для подключения диагностического прибора Заданные условия
VG (5) — E2G (4) 0,2-4,9 В

Снова подсоедините разъем датчика массового расхода воздуха.

NG

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

OK
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) — VG (B32-118) Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) или VG (B32-118) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ЗАМЕНИТЕ ECM
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ИНТЕГРИРОВАННОЕ РЕЛЕ)

Отсоедините разъем В1 датчика MAF.

Достаньте интегрированное реле из блока реле № 1 моторного отсека.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) — 1A-4 Менее 1 Ом

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
+B (B1-3) или 1A-4 — масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Установите интегрированное реле на место.

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK
ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM
6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МАССА ДАТЧИКА)

Отсоедините разъем В1 датчика MAF.

Номинальное сопротивление:

Контакты для подключения диагностического прибора Заданные условия
E2G (B1-4) — масса Менее 1 Ом

Снова подсоедините разъем датчика массового расхода воздуха.

OK

ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА

NG
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление (проверьте на обрыв):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) — VG (B32-118) Менее 1 Ом
E2G (B1-4) — E2G (B32-116)

Номинальное сопротивление (проверьте на короткое замыкание):

Контакты для подключения диагностического прибора Заданные условия
VG (B1-5) или VG (B32-118) – масса 10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Подробная инструкция по ремонту

На практике с помощью очистки работоспособность большинства датчиков удается восстановить. При этом владелец автомобиля экономит денежные средства. Если при проверке ДМРВ оказалось, что показатели напряжения не соответствуют норме, то нужно демонтировать устройство и промыть его.

Следует помнить, что для очистки нельзя использовать зубную щетку, ватные палочки, поскольку механический контакт с чувствительными элементами датчика может сильно навредить. Спирт нужно развести водой в соотношении 5 к 1. Кроме перечисленных средств в некоторых случаях может понадобиться шприц 10-20 кубиков с иголкой.

Снятие и очистку ДМРВ нужно проводить в следующем порядке:

Вначале отсоединить колодку с проводами питания. Для этого требуется нажать кнопку фиксатора, которая находится в нижней части устройства. Отвернуть винты крепления блока к корпусу воздушного фильтра.
Открутить соединяющие элементы защитного кожуха, винты, извлечь сам датчик. Наиболее чувствительными деталями устройства являются проволочка температурного сенсора, контакты

Их нужно промывать, соблюдая повышенную осторожность. Для промывки резистора трубку аэрозоля нужно ввести внутрь верхнего канала датчика на глубину примерно 10 миллиметров

Сама процедура проводится несколько раз с короткими перерывами в несколько секунд. Проникающая смазка WD-40, «Хадо» наносится для очистки несколько раз с перерывами 30-40 секунд.
На последнем этапе нужно дать устройству хорошо просохнуть. После этого датчик устанавливается на место, с помощью тестера проверяется его напряжение. Если все показания в норме, то проведенные процедуры можно считать успешными. В другом случае придется менять ДМРВ.

Таким образом, при частичной потере работоспособности датчика расхода воздуха не стоит спешить с приобретением нового прибора. Целесообразно потратить 15-20 минут на демонтаж и очистку старого устройства. Это восстановит его функции, поможет сэкономить деньги.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим приборам.

Основными типами, которые используются в автомобилях, являются:

  • Кинематографический с аналоговыми и цифровыми сигналами.
  • Аналоговый (резьбовой) провод.
  • Частота ДМРВ. Они уже ставят на большинство современных автомобилей, сходящих с конвейера.

Измерители с трубкой Пито (пластинчатого типа) не принимаются во внимание из-за устаревшей конструкции. Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге)

Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее

Принцип работы первых двух типов устройств аналогичен между ними и основан на изменении напряжения, приложенного к нагревательным элементам (нити или фольге). Эти изменения отслеживаются блоком управления двигателем и производят расчеты образования топливно-воздушной смеси. Подробнее.

Проволочные ДМРВ

Они используются в большинстве современных автомобилей. В таких устройствах ключевую роль играют терморезисторы — два вольфрамовых или платиновых волокна диаметром 0,07 мм, на которые подается напряжение определенной силы тока, в результате чего они нагреваются, а также термистор. (датчик температуры), но он не везде предусмотрен.

Одна нить накала закрывается от потока воздуха, а другая при открытом дросселе, наоборот, продувается и активно охлаждается.

Чтобы выровнять температурные показания термисторов, на открытую нить накала подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями накала, интенсивность их охлаждения и на основании этого рассчитывает объем поступающего воздуха и уже, соответственно, рассчитывает необходимое количество топлива, подаваемого в цилиндры.

У проводных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Чтобы решить первую проблему, конструкторы разработали режим самоочистки. Обеспечивает кратковременный (чтобы не разряжать аккумулятор) нагрев нити до температуры 1000-1100С при выключенном двигателе. При такой температуре сгорают все отложения.

Когда термисторы изношены, датчик заменяют.

Пленочные расходометры

Конструктивно эти датчики отличаются от первых, хотя принцип их действия во многом такой же.

Вместо чувствительного термистора пряжи здесь монтируется керамический нагревательный элемент с напыленной на него платиной или полупроводниковая фольга.

Расположение пленочного устройства остается неизменным, а сам керамический элемент имеет несколько слоев-резисторов, каждый из которых выполняет свою функцию: датчик температуры, нагревательное устройство, два терморезистора.

Важное преимущество такого датчика заключается в том, что он измеряет температуру не только входящий воздух, но и отражающий от него. Кроме того, устройство менее подвержено загрязнению

Стоит отметить, что в современных устройствах выходной сигнал U отправляется не только в аналоговом режиме, но и в цифровом режиме, который ускоряет обработку данных.

Частотный ДМРВ

General Motors был установлен на первом ВАЗ 2109 и работал вместе с ECU 4 января. Характеризуется надежностью и длительным сроком службы.

Принцип эксплуатации не основан на изменении постоянного напряжения, но с изменением частоты переменного выходного сигнала напряжения U. Когда частота высокая — это означает высокая скорость потока, низкая частота — низкая скорость потока воздуха Отказ

Основным преимуществом частотного расходомера является стабильная передача данных в ECU в случае падения напряжения в цепи (плохой контакт, окисление и т.д.).

Представьте, что контакты в суставах окисляются. Тогда выходной сигнал 1,02В будет уменьшаться и, например, на 0,9 В придет к контроллеру. Это не критично, но это повлияет на расход топлива вверх.

В датчике частоты скачки напряжения не влияют на работу ECU. Окисление контактов не будет изменяться каким-либо образом сигнал частоты сигнала, то есть 100% выходных данных достигнет приемника или ECU.

К чему приводит неисправность?

Нельзя сказать, что поломка расходометра сразу приведет к критическим последствиям, но если игнорировать проблему, то продолжительная работа мотора на неправильно сформированной топливовоздушной смеси приведет к быстрому износу элементов цилиндропоршневой группы, а при наложении нескольких фактором может произойти детонация в двигателе и даже его «клин».

К примеру, если в мотор поступает богатая смесь, то в результате разжижения масла быстро перегреется двигатель.

Также неисправный MAF-sensor в значительной мере, по причине ухудшения чистоты выхлопа, влияет на уменьшение ресурса каталитического нейтрализатора, сажевого фильтра и выхлопной системы в целом.

Замена ДМРВ

Для замены ДМРВ ВАЗ 2110, нужна подходящая для данной модели деталь (новый датчик должен быть с той же маркировкой, что и старый). В плане подбора, выделяют три ценовые категории:

  • датчики китайского производства (сравнительно недорогие);
  • датчики средней ценовой категории от производителя АвтоВАЗ и некоторых зарубежных производителей;
  • качественные и надежные, но достаточно дорогие импортные датчики;

При выборе нового датчика следует ориентироваться как на цену, так и на производителя (Siemens, Bosch и др.) В любом случае, ДМРВ ВАЗ купить можно в любом магазине автотоваров, учитывая финансовые возможности и личные предпочтения.

Сама замена ДМРВ предполагает демонтаж старого устройства и установку нового. Процедура довольно простая, доступна каждому автовладельцу и может быть выполнена своим руками. Перед заменой датчика необходимо провести ряд подготовительных работ:

  • купить ДМРВ с той же маркировкой, что и на корпусе старого датчика;
  • подготовить необходимый набор инструментов, отвертки разных размеров, гаечные или торцевые ключи либо вороток с накидными головками;
  • мультиметр (если в этом есть необходимость).

Общий порядок действий:

  • поставить автомобиль на ровную площадку, подняв капот, снять минусовую клемму с аккумулятора;
  • отключить разъем ДМРВ;
  • ослабить крепежный винт гофрированного шланга с корпусом ДМРВ;
  • ключом «10», отсоединив шланг, отвернуть два крепежных болта датчика с корпусом воздушного фильтра;
  • снять старый корпус датчика и заменить на новый, установив его в порядке обратном снятию.

Обратите внимание, после ремонта необходимо сделать пробный выезд для проверки динамики и мощности. Также может потребоваться замена воздушного фильтра, если имеющийся фильтрующий элемент слишком грязный

Еще рекомендуется перед сборкой продуть корпус воздушного фильтра компрессором.

Как проверить ДМРВ частотного типа

Рассмотрим на примере Citroen Peugeot 1.6 HDI дизель. Аналогичный четырех проводной MAF-sensor стоит на моделях, показанных ниже.

Для проверки понадобиться диагностический сканер или мультиметр поддерживающий данную функцию.

Распиновка датчика:

  1. Выводной сигнал датчика температуры на впуске.
  2. Масса.
  3. Не задействован.
  4. Напряжение бортовой сети +12В.
  5. Частотный сигнал с датчика.

Подключаем:

  • Второй Pin – «масса»
  • Пятый Pin – выходной сигнал.

В состоянии покоя при включенном зажигания выходная частота должна быть 5 кГц.

После запуска мотора на холостых частота должна уменьшиться варьировать от 1.02 до 3.3 кГц. Для каждого частотного ДМРВ таблицы частоты.

Методы проверки датчика на работоспособность

Как проверить расходомер своими руками? Есть несколько вариантов диагностики, предлагаем ознакомиться с каждым из них (автор видео — канал Бездельник TV).

Отключение

Для начала нужно попробовать отключить расходомер от питания. Чтобы сделать это, нужно завести двигатель и дать ему поработать какое-то время. Далее, от расходомера нужно будет отсоединить штекер — после этого должен активировать аварийный режим работы мотора. В данном случае расчет объема нужного воздушного потока будет осуществляться в соответствии с положением дроссельной заслонки. Если после отключения вы заметили, что двигатель стал работать более правильно и при этом он стал более динамичным, то однозначно ДМРВ подлежит замене.

Диагностика с помощью мультиметра

Диагностика может быть выполнена с помощью мультиметра, для этого рекомендуем ознакомиться с инструкцией по эксплуатации тестера. Прибор необходимо настроить в режим измерения постоянного напряжения, обычно он маркируется символами DCV либо V.

Чтобы подключение устройства не вызвало сложностей, необходимо точно знать распиновку девайса:

  • черно-красный или розовый контакт — это подключение к управляющему модулю;
  • зеленый — это земля (заземление, масса), подсоединяется к кузову или АКБ;
  • серо-белый контакт — выходное напряжение;
  • желтый — используется для подачи тока на вход.

Диагностика мультиметром выполняется так:

  1. Для начала тестер следует включить и установить на нем значение напряжения в 20 вольт, а затем щупы от прибора подсоединяются в соответствующим контактам на штекере.
  2. Чтобы подключение было более удобным, можно использовать булавки, потребуется две штуки. Каждая из них устанавливается в отверстие с зеленым и желтым контактам. Затем к этим булавкам надо будет подключить щупы прибора.
  3. Следующим этапом будет активация зажигания и измерение напряжения. Подробнее о результатах тестирования читайте ниже (автор видео — канал IZO)))LENTA).

На работоспособном девайса уровень напряжения составит в районе 1.01-1.04. Если показания составляют от 1.02 до 1.05 вольт, это говорит о том, что в скором будущем устройство надо будет поменять. Если же полученные показания выше, то расходомер подлежит замене, поскольку он вышел из строя.

Нужно отметить, что в ходе эксплуатации параметр напряжения будет только расти, поскольку изнашиваются резисторные компоненты устройства, а величина сопротивления, соответственно, снижается. Точно определить напряжение можно также с помощью бортового компьютера, если в нем есть соответствующая функция. Для поиска следует зайти в раздел напряжения расходомера и найти значение U.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Возможные неисправности ДМРВ: признаки и причины

Как почистить и чем промыть датчик массового расхода воздуха? Об этом мы расскажем ниже, а для начала давайте разберем признаки и причины неисправности устройства

Параметры, передающиеся расходомером, во многом влияют на образование горючей смеси, что очень важно для любого современного двигателя. Если устройство выходит из строя, это также может спровоцировать невозможность запуска мотора

По каким симптомам можно понять, что регулятор пора менять или чистить:

  • появление на контрольном щитке индикатора Чек Энджин;
  • увеличился расход потребляемого горючего автомобилем;
  • значительно снизилась мощность транспортного средства, для набора скорости машине теперь нужно больше времени;
  • упала динамика, в частности, при наборе скорости;
  • двигатель не запускается, возможен запуск силового агрегата с большим трудом;
  • если авто едет на холостых оборотах или стоит на светофоре, то обороты коленвала могут плавать.

Что касается причин неисправности, то их несколько:

  1. Расходомер забился, это вполне нормально, в данном случае можно произвести его промывку.
  2. Устройство вышло из строя, решить проблему поможет только замена.
  3. Плохой контакт ДМРВ с бортовой сетью, это может быть вызвано повреждением проводки.

Естественно, такие симптомы поломки могут свидетельствовать и о неисправности других систем и устройств, именно поэтому каждый автовладелец должен уметь диагностировать неполадки.

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

  • на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
  • увеличился расход топлива, динамика разгона снизилась;
  • двигатель автомобиля не запускается;
  • на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ, прежде чем приступить к демонтажу датчика, необходимо убедится в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный или розовый), заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

  • выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
  • не заводя мотор, включить зажигание;
  • подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
  • сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

  • напряжение 0,996-1,01 Вольт (датчик новый);
  • напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
  • напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
  • напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
  • напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой, часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

  • Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
  • Зеленый обозначает заземление;
  • Провод розово- или красно-черного цвета идет от основного реле;
  • Бело-серый провод отвечает за выход напряжения.

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

  • При хорошем состоянии показатель будет 1.01… 1.02;
  • При «нормальном» — 1.02… 1.03;
  • Датчик скоро перестанет работать – 1.03… 1.04;
  • Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
  • Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «UДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

  1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
  2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
  3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Мерседес
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
