Снятие и установка распределительного вала Mercedes-Benz Sprinter

Рис. 108. Числовой идентификатор, указывающий на соответствующую модификацию либо размерную группу распределительного вала (вверху). Правильное направление вращения коленчатого вала (внизу) для установки положения ВМТ

Не на всех модификациях данного двигателя установлен одинаковый распределительный вал. Выбитый на валу номер, который находится в показанном на

Рис. 99. Метки на звездочке привода распределительного вала и приводной цепи

— на звездочке распределительного вала и на его приводной цепи необходимо краской нанести метки — две полоски в одну линию, как показано двумя стрелками на

Рис. 100. Фиксация звездочки привода распределительного вала

— отвернуть и снять вместе с шайбой болт крепления звездочки на распределительном валу. Для предотвращения проворачивания распределительного вала при откручивании болта между спицами звездочки необходимо вставить крепкую отвертку либо толстый болт, как показано на

Рис. 109. Последовательность снятия крепежных болтов крышек подшипников распределительного вала четырехцилиндрового двигателя

Рис. 110. Последовательность снятия крепежных болтов крышек подшипников распределительного вала пятицилиндрового двигателя

— отвернуть поочередно в несколько приемов болты крепления крышек подшипников распределительного вала и снять в определенном порядке крышки подшипников с подшипниковых стоек. На четырехцилиндровом двигателе следует придерживаться указанной на

Рис. 111. Распределительный вал и его крепление в головке блока цилиндров: 1 — головка блока цилиндров; 2 — упорное полукольцо; 3 — распределительный вал; 4 — шайба; 5 — болт М10х50 мм крепления звездочки привода распределительного вала; 6 — посадочный штифт; 7 — звездочка привода распределительного вала; 8 — болт М8х45 мм крепления крышки подшипника распределительного вала; 9 — крышка подшипника распределительного вала

Рис. 112. Упорное полукольцо для осевой фиксации распределительного вала

— вытащить упорное полукольцо распределительного вала из паза головки блока цилиндров. На

Рис. 113. Установка распределительного вала: 1 — болт крепления крышки подшипника, 23 Н·м; 2 — шайба; 3 — крышка подшипника распределительного вала; 4 — посадочные втулки; 5 — посадочный штифт для звездочки распределительного вала; 6 — распределительный вал

— распределительный вал снова демонтировать. Последующий его монтаж может проводиться с использованием

Рис. 102. Расположение меток при нахождении поршня первого цилиндра в ВМТ

— проконтролировать установочные метки распределительного вала на предмет его правильной установки в положении поршня первого цилиндра, находящегося в ВМТ. Метка на распределительном валу должна находиться против выступающей метки на крышке первого подшипника распределительного вала при установке поршня первого цилиндра в ВМТ. Эти метки хорошо видны, если смотреть на распределительный вал сверху, как показано на рис. 102;

— установить на свое место крышку головки блока цилиндров;

— все остальные работы проделать в последовательности, обратной демонтажу;

— пустить двигатель и проверить его на наличие утечек масла.

Видео про «Снятие и установка распределительного вала» для Mercedes-Benz Sprinter

Установка ГБЦ головки блока цилиндров Mercedes Vito cdi 2 2 w638

Мерседес А-класс(w169)CDI замена датчика распредвала не заводится на горячий двигатель!

Снятие коробки, замена маховика Вито (Vito) 638 2.2 CDI

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Передний мост

Ступица колеса

Снятие ступицы колеса

Поворотный кулак.
Шарикоподшипник.
Стопорное кольцо.
Ступица колеса.
Приводной вал.
Гайка.

1. Вывернуть гайку ступицы колеса (6).

2. Снять тормозной диск.

3. Снять приводной вал (5).

4. Извлечь ступицу колеса (4) из поворотного кулака (1) при помощи специального инструмента 638 589 00 15 00.

4. Снять стопорное кольцо (3) шарикоподшипника со ступицы колеса (4).

5. Снять шарикоподшипник (2) с поворотного кулака (1) при помощи специального инструмента 124 589 05 43 00.

Примечание: При установке, необходимо использовать новый шарикоподшипник.

Установку произвести в порядке обратном снятию.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Демонтаж и монтаж успокоителей приводной цепи Mercedes-Benz Sprinter

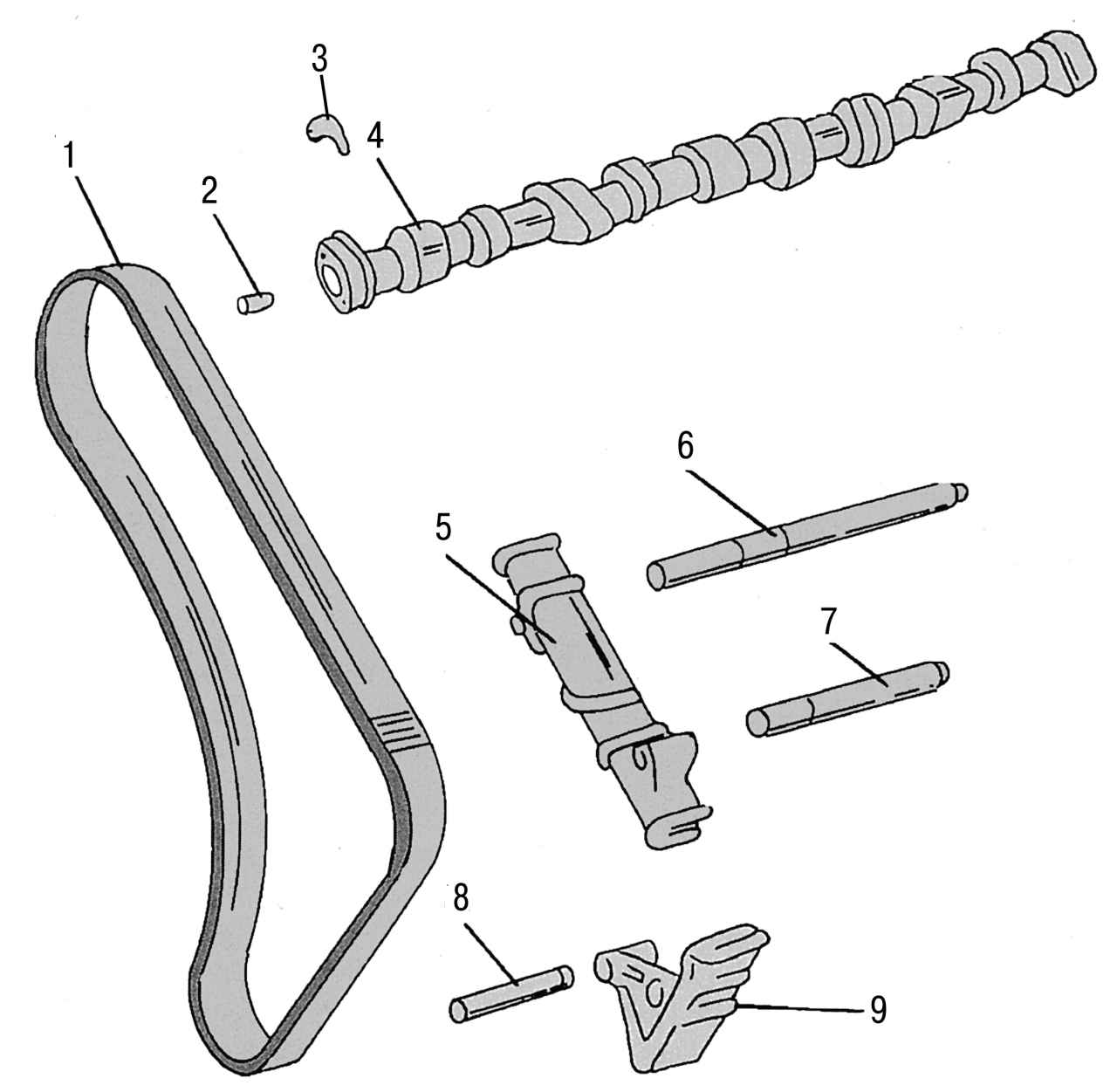

Рис. 95 b. Прочие детали механизма привода распределительного вала: 1 — двухрядная приводная цепь; 2 — посадочный штифт; 3 — упорная шайба распределительного вала; 4 — распределительный вал; 5 — планки-успокоители цепи; 6 — опорный палец успокоителя цепи на блоке цилиндров; 7 — опорный палец успокоителя цепи; 8 — посадочный штифт; 9 — направляющий желоб цепи

Рис. 96. Механизм привода распределительного вала в сборе: 1 — звездочка коленчатого вала; 2 — натяжной башмак цепи; 3 — натяжитель цепи; 4 — звездочка привода распределительного вала; 5 — успокоитель цепи; 6 — звездочка привода топливного насоса; 7 — успокоитель цепи; 8 — рычаг натяжения цепи привода масляного насоса; 9 — звездочка привода масляного насоса

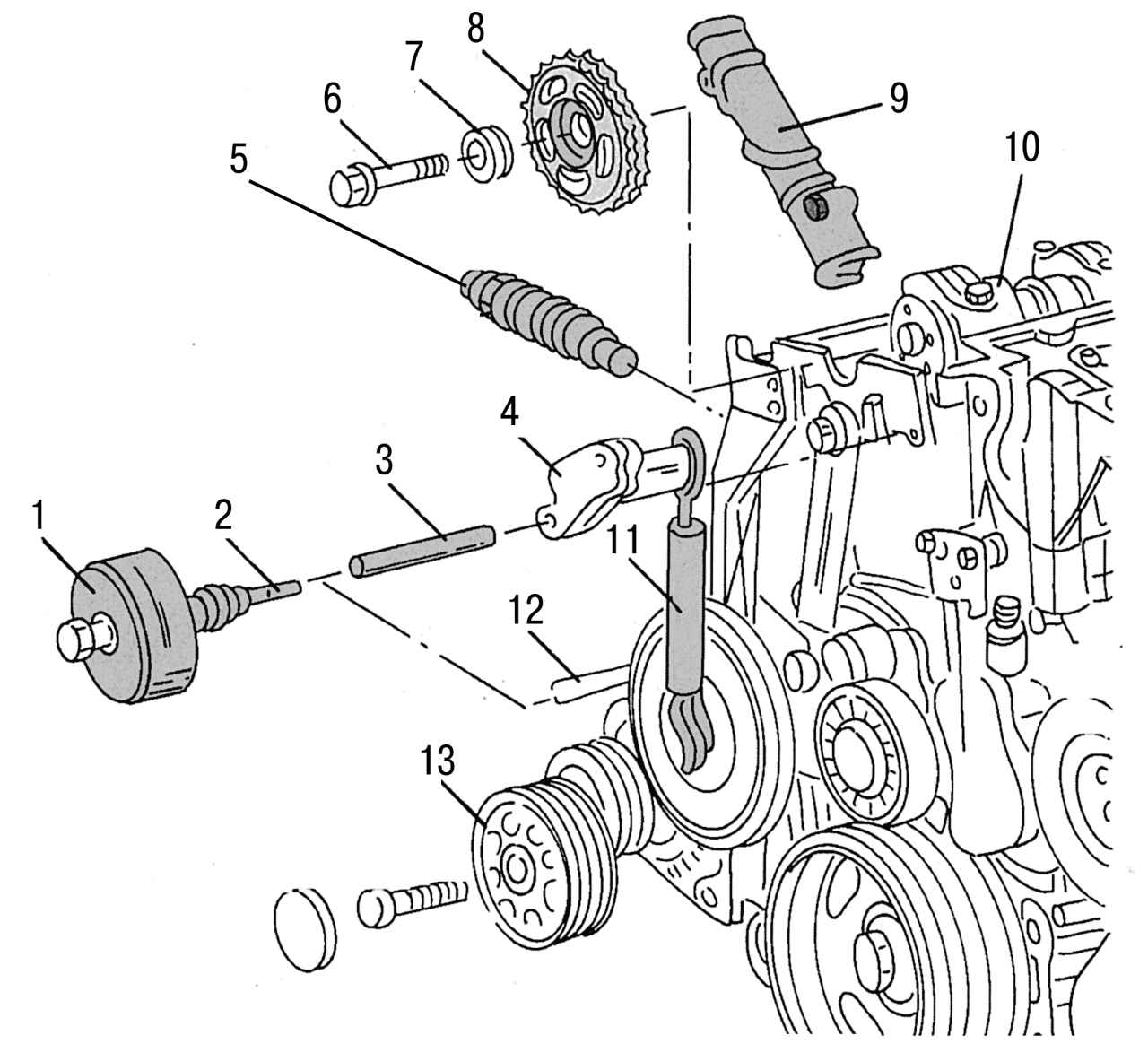

Рис. 101. Детали успокоителя приводной цепи распределительного вала: 1 — съемник; 2 — резьбовой палец для демонтажа; 3 — верхний опорный палец; 4 — рычаг натяжной пружины; 5 — натяжитель цепи; 6 — податливый болт, 25 Н·м + 90°; 7 — шайба звездочки привода распределительного вала; 8 — звездочка привода распределительного вала; 9 — успокоитель приводной цепи; 10 — распределительный вал; 11 — натяжная пружина; 12 — нижний опорный палец; 13 — направляющий ременный шкив

Расположение успокоителей приводной цепи показано на

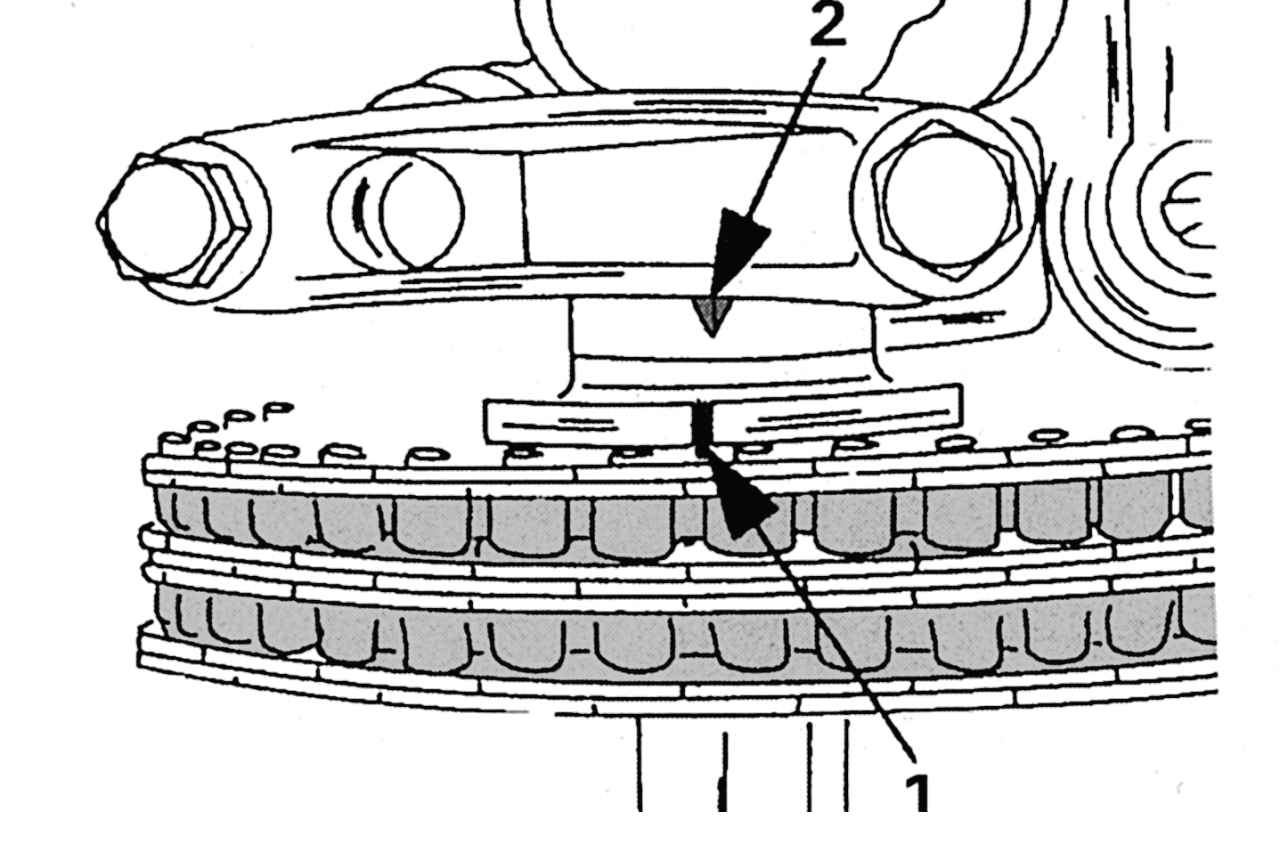

Рис. 102. Расположение меток при нахождении поршня первого цилиндра в ВМТ

— снять крышку головки блока цилиндров. Перед последующей установкой крышки головки блока цилиндров необходимо проверить совпадение меток ВМТ на фланце 1 (

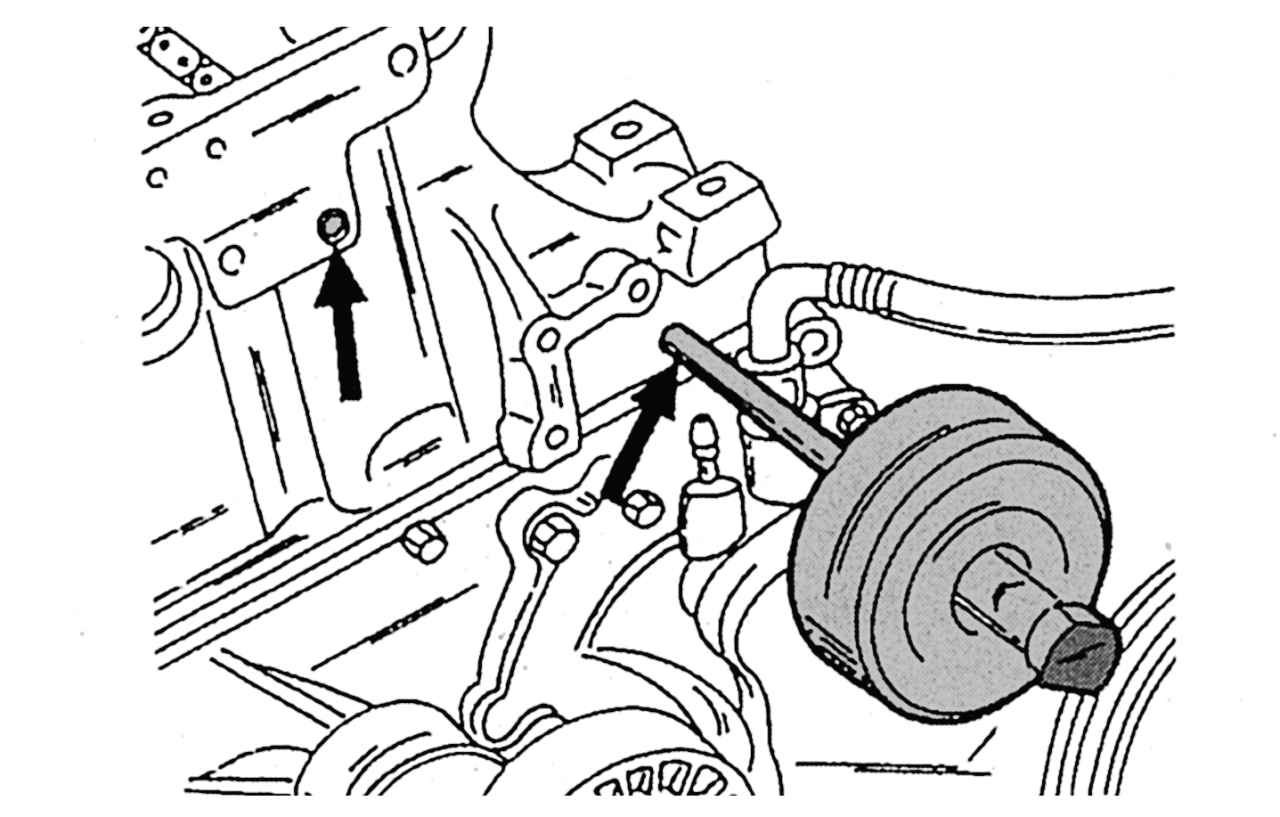

Рис. 103. Снятие опорных пальцев (показаны стрелками)
