Регулировка механизма переключения
Если переключение передач затруднено, его механизм можно отрегулировать с помощником. Перед началом работы проверьте, не деформированы ли детали механизма и не изношены ли втулки подшипников. На СТОА для регулировки используют специальное приспособление, которое устанавливается на валу управления переключением передач.
Принцип работы механической коробки переключения передач
Рис. 6.4. Пятиступенчатая механическая коробка переключения передач в разрезе: 1 – двухмассовый маховик; 2 – ведомый диск; 3 – нажимной диск сцепления; 4 – подшипник выключения сцепления; 5 – передняя крышка механической коробки переключения передач; 6 – корпус механической коробки переключения передач; 7 – задняя крышка механической коробки переключения передач; 8 – фланец выходного вала; 9 – вторичный вал; 10 – первичный вал
Крутящий момент от двигателя передается через ведомый диск 2 (рис. 6.4) на первичный вал 10 коробки переключения передач. На нем расположены шестерни передних передач и шестерня передачи заднего хода. Эти шестерни находятся в зацеплении с шестернями, расположенными на вторичном валу 9. Шестерня заднего хода входит в зацепление через промежуточную шестерню, которая изменяет направление вращения на противоположное.
Шестерни и валы .
Если передача не включена вообще, шестерни первичного вала вращаются, не передавая момент. При включении передачи одна из шестерен первичного вала соединяется с шестерней вторичного вала, и крутящий момент с соответствующим передаточным числом передается на вторичный вал коробки переключения передач. Отношение числа зубьев пары шестерен и образует передаточное число. Все передачи синхронизированы. Благодаря синхронизаторам выравниваются скорости вала и шестерни, находящейся на этом валу, после чего муфта синхронизатора безударно соединяется с шестерней. В результате передачи включаются легко и бесшумно. Трущиеся элементы, притормаживая более быстро вращающиеся детали, обеспечивают совмещение входящих в контакт деталей
Синхронизация происходит в течение долей секунды, поэтому при переключении передач важно переводить рычаг плавно, с некоторой выдержкой
Перегазовка при эксплуатации полностью синхронизированной коробки переключения передач обычно не требуется. Только при низких температурах и густом трансмиссионном масле она может помочь при переходе на пониженную передачу.
Передачи переднего и заднего хода .
Рис. 6.5. Расположение тяг переключения передач у пятиступенчатой механической коробки передач
Три первые передачи переднего хода повышают крутящий момент. 4-я, так называемая прямая передача, передает крутящий момент примерно в соотношении 1:1. На 5-й передаче частота оборотов ведомого вала выше частоты оборотов двигателя. Для того чтобы автомобиль мог двигаться задним ходом, имеется дополнительная шестерня, которая изменяет направление вращения колес на противоположное. Когда вы выбираете рычагом переключения нужную передачу, движение рычага через тяги (рис. 6.5) передается механизму переключения в коробке передач.
1. Переведите рычаг переключения передач в нейтральное положение.
2. Установите автомобиль на подставки и снимите нижнюю защиту двигателя.
Рис. 6.6. Фиксация промежуточных рычагов механической коробки переключения передач с помощью сверла (стрелка) диаметром 5,9 мм
3. Зафиксируйте промежуточные рычаги (под опорой рычага переключения), вставив сверло диаметром 5,9 мм в отверстия опоры механизма переключения и промежуточных рычагов (рис 6.6). На СТОА для этого применяют специальный фиксирующий палец диаметром 5,9 мм.
Рис. 6.7. Для регулировки тяг следует ослабить показанные стрелками болты и переместить тяги в установленное положение
4. Если длина каждой тяги соответствует требуемой, тяги без дополнительного смещения должны подходить к промежуточным рычагам механизма переключения. В противном случае ослабьте болты (рис. 6.7, стрелки) крепления тяг к коробке переключения передач и переместите тяги в установленное положение.
5. Переведите рычаг переключения на коробке передач в нейтральное положение и в этом положении затяните болты.
6. Выньте сверло и проверьте переключение передач при работающем двигателе.
Источник
Как Отрегулировать Кулису Мерседес 207 208 209 210 310 410 508 Т1
Кулиса мерседес Т1 207 410
Mercedes Benz КУЛИСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Да чтоб тебя Замена ремня MERCEDES 308D T1
Мерседес т1 207 410д MERCEDES 310D
Мерседес 208 Д смазка передних ступичных подшипников
Тормозная система MERCEDES T1 207D Ремонт задних барабанных тормозов Колодки цилиндры трубки
Ремонт задних тормозов Мерседес Т1
Ремонт рулевого редуктора MERSEDES 208D
ЗАМЕНА ЦИЛИНДРОВ СЦЕПЛЕНИЯ Мерседес ПРОПАЛО СЦЕПЛЕНИЕ AutoDogTV Дырявыймерс 2018 29
мерседес 308D ремонтируем датчик топлива часть1
Как отрегулировать рулевой редуктор Mercedes S Class 1995 г
Мерседес 208 Д замена заднего моста
Замена крестовины и подвесного подшипника на Мерседесе
Как снять коробку с мерседеса
ПРОКАЧКА ГИДРАВЛИЧЕСКОГО СЦЕПЛЕНИЯ НА ПРИМЕРЕ МЕРСЕДЕС W124 ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ
Замена редуктора мерседес и замена фланцев из механики на автомат
Как Игорёха менял сцепление Mercedes W124 Clutch Replacement
Слушают
Как Отрегулировать Кулису Мерседес 207 208 209 210 310 410 508 Т1
Softly And Tenderly Amy Grant
Merdan Nurgylyjow Mejnun Eyledi
Неболей Баста Zivert
Я Мешаю Ментос С Колой
Пока Лена Проблем Мирби 10 Часов
Havana Jah Khalib
Bokep Sma Indo Viral Lagi
Bill Frisell Introduction
Fish Feat Cappadonna Raekwon Ghostface Killah
Prank Ojol Ngentot
Гуф Письмо Домой Unofficial Video
Озвучка Для World Of Tanks Радиопереговоры
Common Emotion Feat Mnek Rudimental
Video Mesum Bokep Ngentot Artis Indo Hot
Питерда Юрган Узбек Кизлар
Жаны Клип 2017 2018 Нуртилек Абдирашитов Кутуп Журом
Пародия На Morgenshtern Если Я Спал С Тобой
Кавл Кисми 120 Марги Явус
Enrique Iglesias Escape Live In Malta
Через Сад Виноград
Men Seni Qelbime Gizlemisem Basqasini Sevmemisem Ama Sen Ureyimle Oynamisan
Concerto For Cello And Orchestra In G Major G480 Iii Allegro
Omer Bukulmezoglu Open Your
Неправильная Миша Марвин
Клава Кока Нелетто
Краш Клава Кока
Wwe Hall Of Fame Hall Of Fame Theme Song 2013 By The Script Custom
Юлдуз Усманова Отажон Кушиги
Акыш Сапаров Песня Мави Мави
Скачивают
Master Sura Ту Боши Бо Ман 2020
Niletto Любимка Big Love Show 2020
Кристина Орбакайте И Никита Пресняков Голубой Огонек 2015 Кристина Орбакайте
Abokan Bokpe V Shavar Henry
God Bless Blue Fresh Out Let Me Tell Y All About Jail
Азия Нановакцина Из Казахстана И Испытания На Добровольцах
Первоуральск 2020 Камера На Дне Городского Пруда Юлиус Фучик История Происхождения Города
Canli Ifa Gitarada Rumum Arxamca Gedir Whatcap Ve Instagram Cun Vide
Jemile Samammet Owezow Kasoy
Sholawat Merdu Pengantar Tidur Bayi 2020 Tanpa Iklan
Федосей Наговицын New Посвящается Памяти Легендарного Шансонье Сергею Наговицыну
Hornet Vs The Hollow Knight Fan Animation
Ottawa Fury Fc Vs Loudoun United Fc April 13Th 2019
Abokan Bokpe V Shavar Henry
Задачи По Химии Молярная Масса Смеси Газов 2
Abokan Bopke V Hugo Daniel Casanovas
Bokpe Pator Rakdiya Manu Makap Kardiya
Alt V Gta Network Rage Mp Serverside Vs Clientside
Alt V Gta Network Rage Mp Serverside Vs Clientside
Источник
Как отрегулировать кулисы на мерседесе
Тяга на кронштейне и соответственно тросик отвечают за включение 1,2,5,6 и задней передач, у меня она как-то слетела с шарика на тросе и ехал до ремонтников на 3,4-й, кстати нормально вполне трогается))
Я еще не менял, с этими снегопадами ваще пересел на ниву, надоело везде застревать, так что пока без коментариев.
Спасибо, понял. У меня тоже слетела эта тяга с шарика, возможно по причине случайного включения задней передачи на ходу, благо трогается с 3й
Волнует что кулиса болтается и ручка КПП. Достаточно сильно шевелится Соединительный рычаг(14 U-образной формы) Центрального блока привода переключения(2). Закреплен он в 3 местах видимо через уплотнительные втулки которые наверное износились. Так и должно быть или он должен быть жестко закреплен? А также рычаг ручки ПП в месте где он шарообразный зажат в пластмассовом корпусе есть вертикальный люфт. Нужно заменить пластмассовый корпус? есть ли какой нибудь ремкомплект?
Источник
Регулировка тяг кулисы МКПП
#1 ОФФЛАЙН wildrabit
Пользователи
Cообщений: 124
Привет! Сложилась неприятная картинка: лопнул наконечник тяги кулисы МКПП. Посреди дороги ) Включается только третья и четвертая. Кое как дотащили меня до сервиса (АРА сервис, других вариантов в радиусе N км. не наблюдалось ( ). На подъемнике выяснилось, что лопнул наконечник тяги + соскочила вторая тяга. Так как сервис АРА — как правильно поставить тяги на свои места и отрегулировать они не знают. Пробовали воткнуть штифт и отрегулячить длину — не втыкается задняя, первая нормально, вторая плохо выключается(3,4 которая не соскочила — Ок), пятая тож плоховато выключается(но здесь наверно сама кулиса косячит). Вопрос: как правильно отрегулировать длину тяг. При регулировке все передачи должны быть выключены (стоять в центральных положениях). Какие еще варианты и тонкости могут быть.
P.S. сегодня собирались ехать на предпродажный осмотр — ну ни как он у меня не хочет продаваться: как едем на смотрины — ну обязательно что-нибудь накроется ((
Сообщение отредактировал wildrabit: 20 Май 2008 — 12:14
Источник
Как отрегулировать кулису мерседес 207 208 209 210 310 410 508 Т1 ботинок
Кулиса Мерседес Т1 лайфхак Подробнее
Нюансы и тонкости ремонта кулисы Mercedes-Benz 207-410d-508d Подробнее
MERCEDES T1 207-410D| Обзор, на что обратить внимание при покупке БУС-а | Стоит ли покупать? Подробнее
Кулиса Mercedec 207D-410D после ремонта. Состояние лучше новой! Подробнее
Обзор работы кулисы и включения передач Mercedes-Benz 207-410d-508d Подробнее
Кулиса мерседес Т1 207-410 Подробнее
Ремонт кулис Mercedes-Benz 207-410d-508d Подробнее
MERCEDES 310D ремонт (разный) Подробнее
мерседес 208 Д ,ремонт подрулевого переключателя. Подробнее
Мерседес т1 207-410д MERCEDES 310D Подробнее
Обзор неисправностей перед ремонтом кулисы подписчика Подробнее
Восстановление MERCEDES T1 207D Ремонт мерса 207Д Т1 бусик Подробнее
Кулиса Mercedes 207D сварная после сборки Подробнее
Ремонт передней подвески на Мерседес 208 «Кузнечеке» Подробнее
Ремонт кулисы Mercedec 207D 1990г. Подробнее
Работа по Питеру через АТИ . Замена кулисы КПП на Мерседес Т1 Подробнее
Мерседес 410 стоит ли покупать. Подробнее
Полный обзор ремонта кулисы Mercedec Benz 207-410-508d. Все подробности на видео. Подробнее
Колеса Мерседес Т1 Подробнее
MERCEDES T1 207-410D| Рулевые тяги и наконечники | Замена, выбор производителя и сборка/разборка ! Подробнее
Источник
Mercedes-Benz C-class kompressor › Logbook › Ремонт кулисы МКПП 6ст. Mercedes w203.

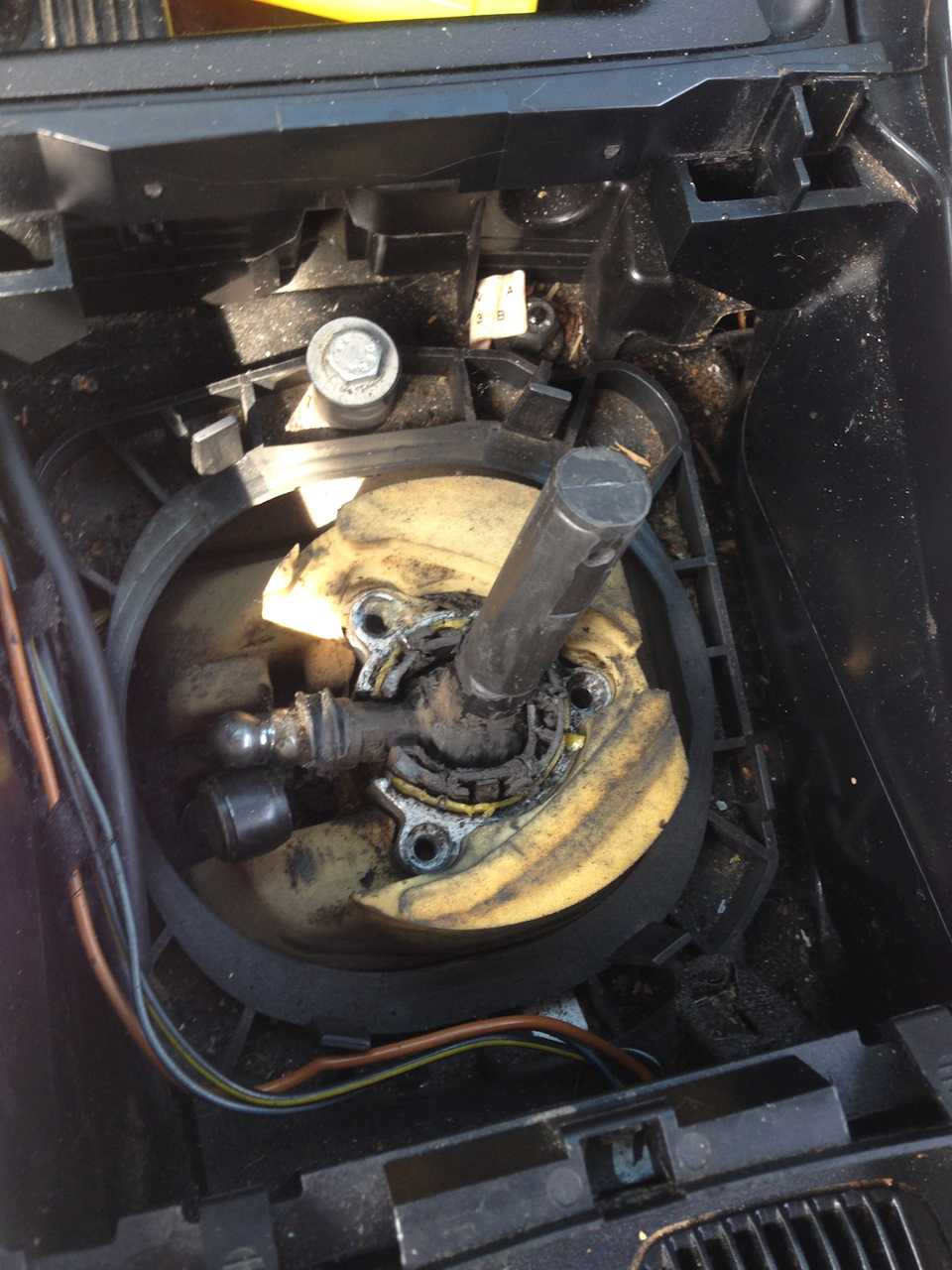

Всем добрый день. Решил написать наконецто пост по Ремонту кулисы МКПП Mercedes w203.Моя модель с 230 sport coupe. 2001 г. Дорест. 6 ступка. Но я думаю это болезнь всех 203 кто на ручке.Я думаю принципиальных отличий у них нету.Многие пишут болтается как х*й в стакане))Плохо втыкаются передачи.А все потому что регулировка нашей кулисы на столько должна быть точной, что пару сантиметров играют большою роль.Чем это все чревата. Разбивается наша коробка от таких не попаданий в скоростя. Поэтому ребята у кого это болячка, не затягивайте.Все форумы облазил.Обзванивал кучу сервисов, многие даже не берутся. А кому то проще заменить деталь целиком. Но это отдельная история как ездил на ремонт ремонт компрессора к Zlak99.Долго изучал этот вопрос даже хотел с Польши кулису заказать.Потому что новая стоит 30к. И покупать ее из за разбитой пластмаски как то не многие думаю горят.Я даже рассматривал ремкомплек, от Mercedes Vito если не ошибаюсь.
Кому нужен трос на кулису, вот номер А 210 260 03 51. На схеме он у нас не бьется.Взят с другого мерседеса схемы w210 или w211 со схожей коробкой передач. На схеме номер 155. Под номером 100, вот номер, если кому нужен A 211 267 03 40
(но лучше уточнить этот вопрос подойдет ли она вам)НО чаще всего дело не в тросе. А именно в этой втулке кулисы.Нашел толковых ребят кто занимается чисто ремонтом коробок, кулис. Им отдельное Спасибо. Руки из того места ростут))Они взяли и изготовили мне на станке, из фторопласта втулку. С верху что бы зафиксировать этот шарик.»Подогнал все до миллиметра»Радости не было придела когда я попробовал по включать передачи))Рычаг стоит четко, люфт минимальный. Передачи включаются почти как на новой))Посмотрим на сколько это все хватит) надеюсь мне хватит)Фотки как это все изготавливалось не делал.Если будет интересен вопрос
Сфоткаю как это дело все вышло.Спасибо за внимание
