Снятие и установка дверных замков Mercedes-Benz W163
Снятие и установка дверных замков
Передние двери
Детали установки элементов замковой сборки передней двери
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Задние двери
Детали установки элементов замковой сборки задней двери
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Дверь задка
Детали установки элементов замковой сборки двери задка
|
4 — Болт |
М14/7 — Приводной электромотор |
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Видео про «Снятие и установка дверных замков» для Mercedes-Benz W163
Снятие личинки замка зажигания Мерседес ML 320
mercedes benz w163 как снять ручку двери
Mercedes ML W163 (lock actuator) поломка замков передних дверей

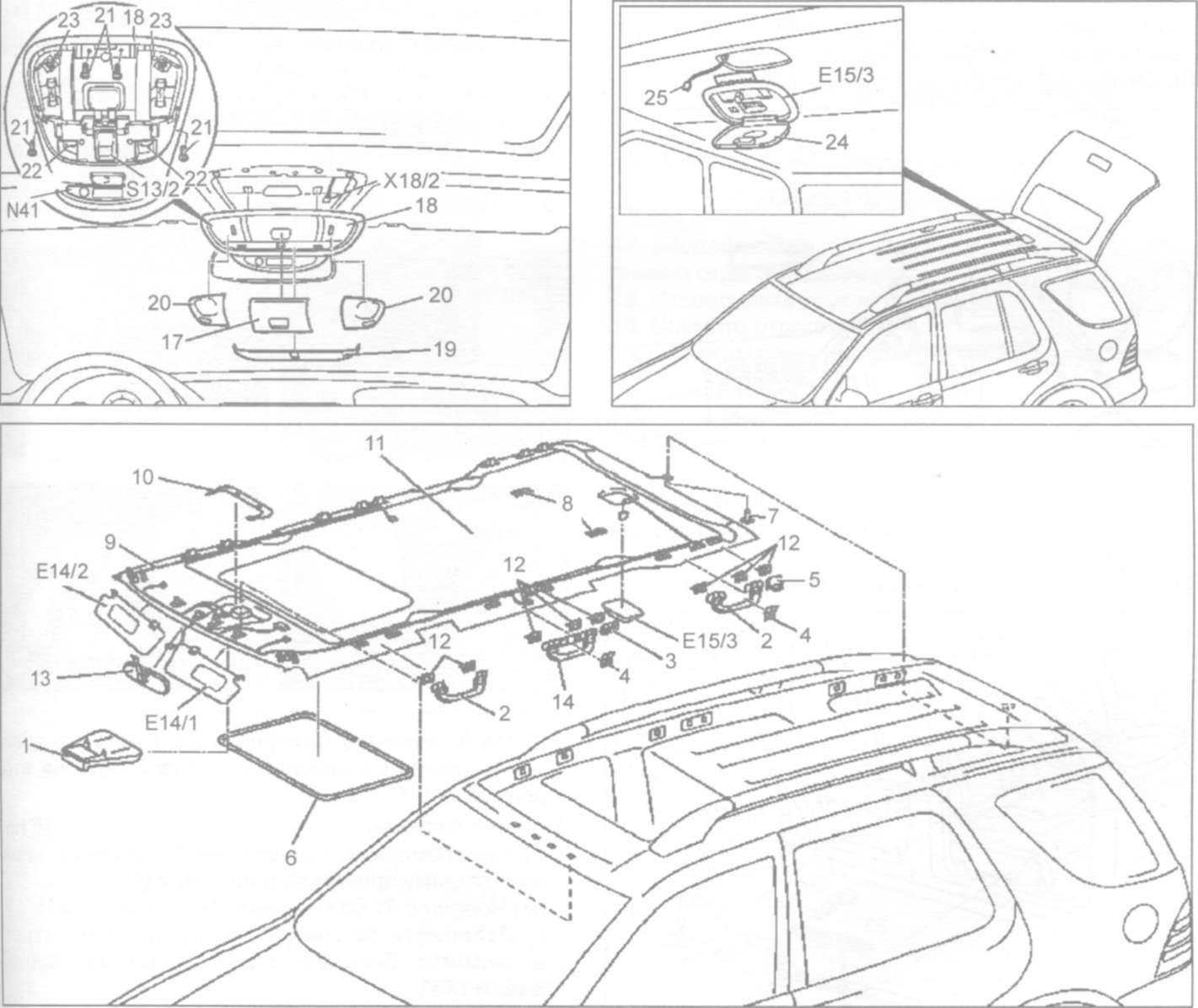

22.14.2 Снятие и установка / Mercedes-Benz W163 (ML Class)
Примечание: установку проводите в порядке, обратном снятию.
1. Снимите подголовники сидений.
2. Снимите внутреннее зеркало.
а) Отсоедините разъем (Н7/1х1) и снимите зажим (15).
б) Снимите держатель (16).
в) Поверните зеркало на 90° и, потянув вниз, снимите его.
3. Снимите потолочную панель.
а) Снимите декоративную накладку (17).
б) Отсоедините четыре пистона и снимите крышку (19).
в) Снимите плафоны (20) ламп местной подсветки.
г) Отверните винты (21) и отсоедините пистоны (23).
д) Нажмите на фиксаторы (22) и сдвиньте потолочную панель (18)вперед.
е) Отсоедините потолочную панель (18) потянув ее вниз.
ж) Отсоедините переключатель управления люком (S13/2).
з) Снимите электронный блок управления маршрутным компьютером (N41).
и) Отсоедините разъем (Х18/2) и снимите потолочную панель.
4. Откройте крышку, отверните винт и снимите вспомогательную ручку (2).
5. Отсоедините плафон, отверните винты и снимите лампу освещения салона.
6. Откройте крышки, отсоедините пистоны и снимите крюки для одежды (3), (4) и (5).
7. Снимите прокладку (12).
8. Снимите лампу освещения багажного отделения (Е15/3).
Отделка крыши.
а) Отсоедините плафон (24).
б) Отсоедините разъем системы парковки.
в) Отсоедините лампу, отсоедините разъем (25) и снимите лампу освещения багажного отделения (Е15/3).
9. Снимите отделку передней стойки.
а) Отсоедините уплотнитель передней двери (29).
б) Снимите заглушку (30), отверните винт (31) и снимите отделку передней стойки (28).
10. Снимите солнцезащитный козырек.
а) Снимите держатель (26).
б) Отверните винты (27), отсоедините разъем (Е14/1х1 и Е14/2х1) и снимите солнцезащитный козырек.
11. Снимите отделку порогов боковых дверей.
а) Снимите накладки отделки порога боковых дверей (33).
б) Снимите заглушку (35), отверните винты (34) и снимите отделку порога боковых дверей (32).
12. Снимите отделку центральной стойки.
а) Снимите уплотнители боковых дверей.
б) Отверните болт (36) нижнего крепления ремня безопасности переднего сиденья.
Момент затяжки………………………………………..35 Нм
в) Отверните винты (37) и снимите нижнюю отделку центральной стойки (38).
г) (Модели с 01.09.01 г.) Снимите табличку SRS и отверните винт.
д) Отверните винты (39) и снимите верхнюю отделку центральной стойки (40).
13. Снимите отделки проема задней двери.
а) (Модификация) Отверните болт нижнего крепления ремня безопасности заднего сиденья второго ряда (41).
Момент затяжки………………………………………..35 Нм
б) При помощи специнструмента снимите верхнюю отделку проема задней двери (42).
в) (Модели с 31.08.01) Снимите фиксатор (44).
г) Отверните винты (45), отсоедините разъем и снимите боковую отделку проема задней двери (43).
14. Снимите отделку задней стойки, а) Снимите задние сиденья второго ряда.
б) Снимите заглушки (46), отверните винты, отсоедините разъем и снимите отделку порога задней двери (47).
в) Сложите спинки задних сидений первого ряда вперед.
г) Снимите табличку SRS и отверните винт.
д) Отверните винт (48), снимите втулку (50) нижнего крепления ремня безопасности заднего сиденья (49).
е) Снимите кронштейны (51)
ж) Откройте крышку (52) и отверните винт (53).
з) Отверните винт (54) и при помощи специнструмента снимите отделку задней стойки.
15. Снимите уплотнитель люка (6).
16. Отсоедините пистоны (7) крепления отделки крыши (11).
17. (Модификация) Отсоедините фиксаторы (8) крепления отделки крыши (11).
18. Отсоедините жгут проводов (9).
19. Снимите отделку (10).
20. Снимите отделку крыши (11) через заднюю дверь.
Big-Benz.ru — Command Mercedes ML w163 (снятие штатной головы с МЛ)
MERCEDES ML W163 старичок потребует немалых затрат!
Замена лобового стекла на Mercedes-Benz ML в Казани.
Mercedes-Benz ML W163 (35 Серия)
Снятие обивки задней двери ML 270 W 163
13.23 Снятие и установка дверных замков
Снятие и установка дверных замков
Передние двери
Детали установки элементов замковой сборки передней двери
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Задние двери
Детали установки элементов замковой сборки задней двери
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
Дверь задка
Детали установки элементов замковой сборки двери задка
|
4 — Болт |
М14/7 — Приводной электромотор |
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
