Проверяем свечи накала на дизеле

Меняем наполнение реле свечей накаливания

Замена реле – процесс довольно-таки простой и его сможет произвести абсолютно любой человек, даже который первый раз заглянул под капот автомобиля. Необходимо отсоединить реле, как это делалось в описании по проверке, то есть отсоединить все клеммы и аккуратно достать реле наружу. Затем желательно прочистить место, где оно было установлено, а также саму деталь, которую вы уже успешно достали. После того, как вы закончили протирать, медленно выкручиваем свечи из реле. Лучше всего, если вы будете работать в специальных перчатках.

Затем тряпкой убираем лишнюю пыль в отверстиях, где были установлены калильные элементы, и начинаем плавно вкручивать новые уже приобретенные свечи для вашего автомобиля

На этот факт необходимо обратить внимание: для каждых автомобилей используются разные типы и модели

При покупке этих деталей вам необходимо проконсультироваться у продавца. После того, как вы вкрутили свечи, установите реле на место и попробуйте завести мотор. Если ваш автомобиль не захотел заводиться, проверьте, все ли клеммы вы подключили. Если ваш автомобиль не завелся и после проверки, то, скорее всего, проблема была не в свечах.

Реле свечей накаливания представляет собой очень важную деталь, которая является частью любого дизельного двигателя. Если настоящая часть транспортного средства выйдет из строя, то завести двигатель будет довольно проблематично. Особенно если на улице морозно и влажность повышена. Связано это с тем, что элементы накаливания в этом случае тоже перестают работать, они не подогревают камеры сгорания дизельного двигателя и его запуск становится невозможен.

Этот сигнал говорит о поломке системы накаливания

Рассмотрим подробнее, какую роль выполняет устройство, принцип его работы и как проверить исправность детали.

Свечи

Основное назначение свечей зажигания в бензиновом моторе — воспламенение рабочей смеси в камере сгорания. Та часть свечи, которая находится внутри цилиндра, постоянно подвергается высоким температурным, электрическим, химическим и механическим воздействиям. Несмотря на то что эти элементы изготавливаются из специальных материалов, со временем они всё же выходят из строя

Поскольку от работоспособности и состояния свечей зависит как мощность, расход топлива, так и беспроблемный запуск мотора, проверке их состояния периодически следует уделять внимание

Свечи зажигания необходимы для образования искры и воспламенения топливно-воздушной смеси в цилиндрах двигателя

Способы проверки

Существуют разные методы проверки свечей, но гарантий их работоспособности на двигателе не даёт ни один.

Визуальный осмотр

При обычном осмотре можно, например, определить, что с двигателем возникли проблемы по причине мокрой свечи, поскольку не происходит воспламенение топлива в камере сгорания. Кроме этого, осмотр позволяет выявить состояние электрода, образование сажи и шлаков, целостность керамического корпуса. По цвету нагара на свече можно определить общее состояние двигателя и правильность его работы:

• коричневая — нормальная рабочая свеча;
• в саже — указывает на слишком богатую смесь или позднее зажигание;
• в масле — явный признак того, что масло попадает в цилиндр через втулки клапанов или через поршневые кольца;
• оплавленные контакты — происходит такое при слишком раннем зажигании;
• пепел на свече — использование бензина либо масла с присадками, которое попадает в цилиндры;
• потрескавшийся изолятор — использование некачественного бензина и неверная регулировка системы зажигания.

Нормальный цвет электродов — все оттенки коричневого при минимальной толщине налёта

Как минимум два раза в год я выкручиваю свечи, осматриваю их, аккуратно очищаю от нагара щёткой по металлу, а также проверяю и если нужно регулирую зазор между центральным электродом. При таком обслуживании за последние несколько лет проблем со свечами у меня не возникало.

На работающем моторе

Диагностика на включённом двигателе довольно проста:

1. Запускают мотор.
2. Со свечей поочерёдно снимают ВВ провода.
3. Если при отключении одного из кабелей работа силового агрегата осталась неизменной, значит, свеча или сам провод, который отключён в данный момент, неисправен.

Проверка на искру

Определить искру на свече можно следующим образом:

1. Отсоединяем один из ВВ проводов.
2. Выворачиваем проверяемую свечу и надеваем на неё кабель.

3. Прислоняем металлическую часть свечного элемента к двигателю.

4. Включаем зажигание и совершаем несколько оборотов стартером.

5. На исправной свече образуется искра. Её отсутствие укажет на непригодность детали к эксплуатации.





















Мультиметром

Нужно понимать, что при помощи цифрового мультиметра свечу проверить можно только на предмет короткого замыкания, для чего на приборе устанавливают режим измерения сопротивления и прикладывают щупы к центральному электроду и резьбе. Если сопротивление оказалось меньшим, чем 10–40 МОм, в изоляторе есть утечка, что говорит о неисправности свечи.

Как подобрать свечи

Выбирая свечи зажигания для «копейки» или любой другой «классики», нужно обращать внимание на маркировку в виде числового значения, которая обозначает калильное число. Этот параметр указывает на способность свечи отводить тепло и самостоятельно очищаться от нагара во время работы. Согласно российской классификации рассматриваемые элементы отличаются по калильному числу и делятся на следующие группы:

Согласно российской классификации рассматриваемые элементы отличаются по калильному числу и делятся на следующие группы:

• от 11 до 16 — «горячие» свечи. Их используют в моторах с низкой степенью сжатия и малой мощностью;
• от 17 до 19 — наиболее распространённые свечи, которые также используются на «классике»;
• от 20 до 26 — «холодные» свечи, применяемые на мощных моторах с высокой степенью сжатия.

Для классических «Жигулей» следует применять свечи с калильным числом от 17 до 19

Установка на ВАЗ 2101 «холодных» или «горячих» свечных элементов приведёт к тому, что силовая установка не сможет функционировать с высоким КПД. Поскольку классификация российских и зарубежных свечей зажигания отличается и у каждой фирмы она своя, при подборе деталей следует придерживаться табличных значений.

Что нужно знать перед началом работ

Острая необходимость замены свечей накаливания своими руками может возникнуть в холодное время года, так как свечи повышают температуру внутри цилиндра для эффективного самовоспламенения смеси солярки и сжатого воздуха в момент прогрева ДВС. При выходе из строя более одной свечи дизель зимой уже не заводится. Также калильные свечи влияют на эффективность распыла топлива в цилиндрах.

Для самостоятельной замены необходимо иметь минимальный набор подручного инструмента: гаечный ключ, торцевой ключ-трещетку и отвертку. Полный набор подразумевает наличие перчаток, гаечные и торцевые ключи (которые имеют удлинители и замки-трещотки), развертку и плоскогубцы. Также понадобится немного графитовой и высокотемпературной смазки.

Стоит добавить, что свечи накала достаточно хрупкие

В процессе замены их можно сломать в результате неосторожной работы с ключами.  Поломка свечи внутри свечного колодца приведет к тому, что возникнет необходимость высверливания остатков контактного стержня при помощи сверла и дрели

Также могут потребоваться дополнительные инструменты для восстановления поврежденной резьбы.

В отдельных источниках рекомендуется менять свечи накаливания дизельного двигателя на прогретом моторе. Это объясняется тем, что резьба в блоке цилиндров может оказаться более хрупкой сравнительно с корпусом свечи. Благодаря температурному расширению свечи на разогретом дизеле должны выкручиваться легче. Другие руководства рекомендуют осуществлять замену на холодном моторе. Перед началом работ в обязательном порядке ознакомьтесь с инструкциями касательно замены калильных свечей на конкретном дизельном двигателе.

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

1. Замер показания сопротивления;
2. Способом прозвона (если поддерживается);
3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

1. Отсоединить питающий провод от свечи накала;
2. Выставить на тестере регулятор в нужное положение;
3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

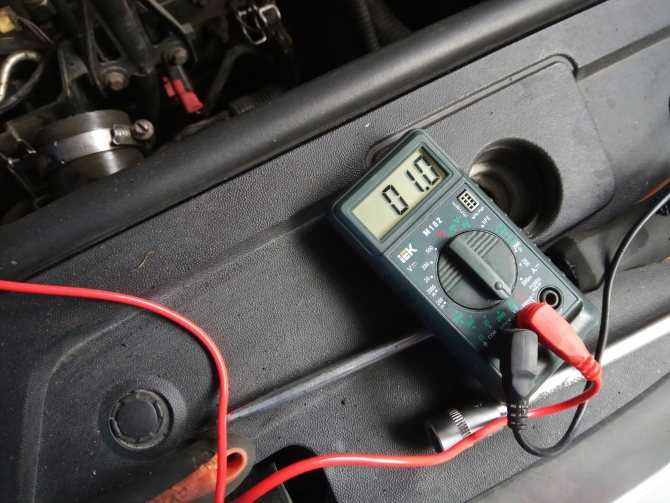

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

1. Отключаем от изделия запитывающий провод;
2. Переводим мультиметр в режим амперметра;
3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Проверяем аккумулятором

Данным метод подразумевает снятие всех свечей накала. Это трудоёмкая работа и занимает определенное время, часть из которого – это открыть доступ к самим изделиям.

Но зато это наиболее информативный способ, гарантирующий хороший результат, так как каждая свеча находится перед глазами и весь процесс разогрева отчетливо виден. Тут же можно визуально выявить явные дефекты.

Для проверки понадобиться заряженный аккумулятор и провод длиною до 1 метра, но не менее 50 см.

Особенность заключается в том, что можно проверить каждую свечу по отдельности или подключить все параллельно (будет поступать одинаковая сила тока на все элементы).

Последний способ будет предпочтительней, так как позволит сразу визуально оценить скорость разогрева всех стержней, которая должна быть одинаковой (разница не более 1 с), но и провода при этом потребуется больше, да и времени на подготовку.

Порядок проверки:

• К «-» клемме батареи прикрепляется провод;
• К «+» клемме прижимается централь свечи накала;
• Минусовой провод прижимаем к корпусу изделия.

Нагреваться стержень должен быстро (в среднем 2-5 секунды) начиная с кончика и иметь вишневый оттенок. Если нагрева нет или он медленный, то свеча неисправна.

Время разогрева кончика каждой свечи от начала нагрева до приобретения им вишневого оттенка желательно замерить, чтобы потом сравнить.

Свечи накала с одинаковым временем нагревания следует разделить на группы. Та группа, которая входит в среднее время разогрева 2-5 секунд остается, остальные заменяются.

Правильный разогрев.

Не правильный.

Идеальным будет вариант, когда у вас есть новая свеча накаливания и ее показатели можно взять за эталонные.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Причины дыма из выхлопной трубы, бензиновый и дизельный двигатель

Что касается нагревательных элементов, которые разогреваются очень медленно, то тут ситуация понятна, но у многих возникнет вопрос – «зачем выбрасывать свечи, которые разогреваются слишком быстро?».

Слишком быстрый разогрев указывает на, то, что изделия прогреваются не полностью, а частично, т.е. КПД их работы минимальный, а значит свои функции они не выполняют. Как правило, у таких свечей накала наблюдаются механические повреждения на корпусе.

ПОЧЕМУ ЭТО ТАК ВАЖНО? Давайте представим ситуацию, когда нагревание воздуха в цилиндрах происходит с разным временным интервалом и плохо (свеча работает с низким КПД). Получается, что в одном цилиндре все хорошо, смесь воспламеняется вовремя, в другом же, наоборот, смесь воспламеняется с запозданием

Вибрация в салоне и дергание двигателя будет указывать на данную проблему

Получается, что в одном цилиндре все хорошо, смесь воспламеняется вовремя, в другом же, наоборот, смесь воспламеняется с запозданием. Вибрация в салоне и дергание двигателя будет указывать на данную проблему.

Это интересно: Сколько масла в коробке передач Ваз 2108

Самостоятельная проверка свечей накала дизельного двигателя

Как уже было сказано, свечи накаливания обеспечивают уверенный запуск дизельного мотора, что особенно необходимо в морозы. Условно такое решение можно считать своеобразным подогревателем. На разных моделях дизельных авто подобные решения могут отличаться по алгоритму работы и общей схеме реализации. Объединяет их одно – наличие вкрученной в блок свечи накаливания.

Ранние разработки предполагают постоянное включение калильных свечей на дизеле параллельно включению зажигания, то есть при каждой попытке завести дизельный мотор свечи накала нагреваются независимо от актуальной температуры ДВС. Что касается более «свежих» дизелей, накал может не активироваться системой в том случае, если двигатель уже прогрет или температура окружающего воздуха является плюсовой.

Данные особенности необходимо отдельно учитывать перед тем, как проверять свечи накала. Потребуется отдельно выяснить, при каких условиях задействуются элементы для прогрева камеры сгорания на конкретной модели дизельного двигателя. Включение свечей накала сопровождается загоранием отдельной лампы-индикатора, которая отображает пиктограмму-спираль на приборной панели в салоне автомобиля. По окончании работы даного решения для прогрева камеры на дизеле указанная лампочка тухнет.

В подобных ситуациях, когда дизельный двигатель не заводится, необходимо первым делом начинать с проверки качества подогрева какмеры сгорания. Свечи накливания можно проверить следующими способами:

• подключить калильные свечи напрямую к аккумулятору (АКБ);
• оценить качество образования искры на калильных свечах;
• произвести проверку свечей накала тестером-мультиметром;

Проверка свечей накала напрямую от АКБ

Чтобы проверить свечи накаливания путем подключения к аккумулятору, следует их выкрутить из двигателя. Отметим, что для точной диагностики возникает необходимость выкручивать все установленные элементы. Также в отдельных случаях потребуется демонтировать определенные узлы на самом двигателе, которые не позволяют свободно добраться до свечей. Указанные нюансы являются существенным недостатком данного способа проверки. Дополнительно понадобится наличие специального инструмента, определенных навыков и свободного времени.

К преимуществам проверки от АКБ можно отнести точность, которую обеспечивает данный способ. Оценка состояния и работоспособности нагревательного элемента происходит по отдельности и наглядно. Это исключает возможность установки деталей, которые работают, но не обеспечивают должную степень накаливания.

Для диагностики свечи накала от аккумулятора следует взять провод с изоляцией длиной около 50-60 см. Затем снятую с двигателя свечу накаливания нужно перевернуть так, чтобы та часть, на которой происходит нагрев, смотрела вверх. После калильную свечу запитывают центральным электродом на «плюс» аккумулятора. Далее отрезком заранее приготовленного провода «минус» АКБ подсоединяется к боковой части корпуса свечки. Следующим шагом является проверка скорости нагрева и его эффективность. Быстрый и полноценный накал нагревательного элемента является признаком работоспособности. Медленный нагрев и/или частичный накал только оконечника говорит о необходимости замены.

Диагностика свечи накаливания по инетнсивности образования искры

Еще одним способом проверки калильных свечей на дизеле является такой, когда оценивается интенсивность искрообразования после подачи питания от АКБ. Для такой проверки необходим провод с изоляцией (аналогично перовому способу). Затем на концах необходимо снять изолятор так, чтобы оголить 100-150 мм. провода.

Далее с калильных свечей снимаются силовые провода, после чего зачищенный по концам провод для проверки крепится одной стороной к плюсовой клемме аккумуляторной батареи. Другим концом необходимо провести по центральному электроду тестируемого элемента для нагрева

Далее следует обратить внимание на такие признаки:

• если деталь неисправна, тогда искрообразования не будет;
• частичная работоспособность и слабый накал проявляются в виде слабой искры;
• на полностью исправном элементе искра сильная, процесс искрообразования достаточно интенсивен;

Проверка сопротивления калильных свечей тестером-мультиметром

Также проверить свечи накала можно мультиметром. Такой способ требует меньше затрат по времени и является самым простым. Для диагностики не нужно выкручивать калильные свечи из головки. Достаточно отсоединить силовой провод от центрального электрода тестируемой свечи. Добавим, что конструктивно элементы накала на дизеле могут иметь как отдельные провода на каждую свечу, так и соединяться одной цепью.

Почему иногда нужно проверять свечи накала и их реле?

Свечи накаливания располагаются в камере сгорания. Главная цель этого элемента – подогрев топлива для более четкого и плавного воспламенения и взаимодействия с двигателем. Все они делятся на два типа: с открытым и закрытым нагревательным элементом. По своей сути они являются частью некоторого предпускового устройства двигателя. Особенно важны эти элементы зимой, именно от них зависит, сможет завестись ваш автомобиль или нет.

Сами свечи изготавливаются из самых различных материалов. Схема управления ими учитывает как температуру воздуха, топлива, так и изменение их сопротивления. Определить неисправность этого элемента очень просто: ваш автомобиль, скорее всего, просто не заведется. Автолюбители с большим стажем первым делом, когда не могут завестись, смотрят, в каком состоянии находятся свечи. Причин, по которым они приходят в негодность, хватает.

Самый первый и главный фактор, который идет в минус этим деталям, это время. У каждой мелочи есть свой срок годности, этот срок приходит и для свечей накаливания. Примерно их хватает года на 3. Все, конечно, зависит от машины, опыта вождения и от погодных условий. Да, именно погодные условия могут отрицательно влиять на продолжительность службы данных элементов накаливания. А в наших суровых погодных условиях очень быстро приходят в негодность не только свечи, но и сами автомобили.
